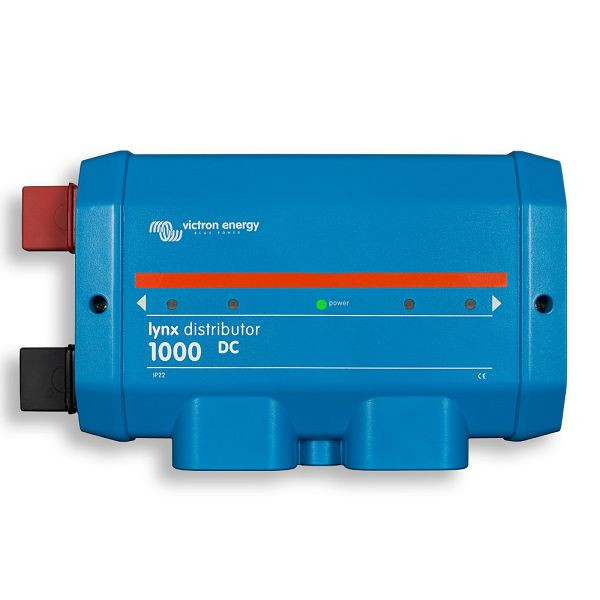

Victron Energy Lynx Distributor (M10), 1-67-018945, 8719076057628

Hersteller:	Victron Energy
Herstellernummer:	1-67-018945
EAN:	8719076057628

Weitere Artikel von Victron Energy

Technische Daten:

Spannungsbereich: 9-60V DC
Nennstrom: 1000A DC, unterbrechungsfrei
Max. Stromverbrauch: 100 mA (wenn alle LED`S leuchten)

Stromversorgung überLynx Shunt VE.CanoderLynx Smart BMS 500oder Lynx Smart BMS 1000
Anschluss: 40 cm RJ10-Kabel
Schutzart: IP22
Betriebstemperaturbereich: -40°C - +60°C
Lagertemperaturbereich: -40°C - +60°C
Gewicht: 2,2 kg
Abmessungen: 290 x 170 x 80 mm

Victron Energy Lynx Distributor (M10), 1-67-018945, 8719076057628 Der Lynx Distributor von... mehr

Menü schließen

Victron Energy Lynx Distributor (M10), 1-67-018945, 8719076057628

Der Lynx Distributor von Victron Energy(MPN: LYN060102010)ist eine modulare Gleichstromsammelschiene, die Teil in deinem modularen Lynx-Verteilersystems ist und über Steckplätze für bis zu vier Gleichstromsicherungen verfügt. Diese Schiene überwacht kontinuierlich den Zustand jeder einzelnen Sicherung und signalisiert diesen durch leuchtende LED`s auf der Vorderseite. Mit dem im Lieferumfang enthaltenen 40cm langen RJ10-Kabel wird er mit Strom versorgt und kann die Verbindung zu einenLynx Smart BMS 500oder Lynx Smart BMS 1000 aufbauen. Für die weitere überwachung und Kommunikation kannst du problemlos einCerbo GX(auch mit AnzeigepanelGX Touch 50oderGX Touch 70),CCGXoderVenus GX anschließen. Dabei können bis zu 4 angeschlossene Lynx Distributoren mit einem GX-Gerät überwacht werden.

Wichtiger Hinweis: Bitte beachte, das sich die Bezeichnung M10 auf die Anschlüsse der Sammelschienen bezieht, an denen die Module miteinander verbunden werden. Hingegen sind die Anschlüsse für Sicherungen und Kabel immer mit M8 gekennzeichnet.

über den Lynx Distributor M10

Unterstützte Systemspannungen: 12, 24 und 48 V
1 Netz-LED
4 LED`s zur Anzeige vom Sicherungsstatus
Verpolungsschutz
Sicherungserkennung
Gehäusewerkstoff: ABS
App-Nutzung möglich
Eine Plus- und eine Minus-Sammelschiene
- Positive Sammelschiene: 4 abgesicherte Anschlüsse mit Sicherungsüberwachung
- Negative Sammelschiene: 4 Anschlüsse und einen Masseanschluss

Sicherungserkennung
Sorgfältig überwacht der Distributor jede einzelne Sicherung und erkennt diese auch, wenn sie durchgebrannt sind. Im Falle einer durchgeschmorten Sicherung, aktiviert sich die rote Sicherungs-LED, die Betriebs-LED wird rot und gleichzeitig wird eine Alarmmeldung an das angeschlossene Lynx Smart BMS gesendet. Die Sicherungserkennung ist sowohl für alle Sicherungen auf der Batterieseite als auch auf der Last- oder Ladeseite möglich. Es sit wichtig zu erwähnen, dass die Sicherungserkennung eine spezielle Eigenschaft aufweist. Wenn Batterien an mehrere Lynx-Verteilerstromkreise angeschlossen sind und eine Batteriesicherung durchbrennt, wird der Sicherungswächter erst dann einen Alarm für die defekte Sicherung auslösen, wenn eine ausreichend hohe Spannung an der dieser vorhanden ist. Dies geschieht erst, nachdem die Batterie geladen oder entladen wurde.

Das Lynx-Verteilersystem
Das System ist ein modular aufgebautes Schienensystem, das Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Funktionen für das Management von Lithium-Batterien umfasst. Es besteht aus folgenden Komponenten:

Lynx Power In -Plus- und Minus-Sammelschiene mit vier Anschlüsse für Batterien oder Gleichstromgeräte
Lynx Distributor- Plus- und Minus-Sammelschiene mit vier abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte und Sicherungsüberwachung
Lynx Shunt VE.Can- Plus-Sammelschiene mit freien Platz für Hauptsicherung, Minus-Sammelschiene mit Shunt zur Batterieüberwachung, verfügt über VE.Can-Kommunikation zur Einrichtung mit GX-Gerät
Lynx Smart BMS -Zur Verwendung mit Victron Energy Lithium Battery Smart-Batterien, Bluetooth-Kommunikation über VictronConnect App oder mit einem GX-Gerät, erhältlich als 500 A-Modell mit M8 Sammelschienen oder 1000 A-Modell mit M10 Sammelschienen

Die VictronConnect App

Zum Einrichten und zur überwachung ist die App unerlässlich! Folgende Möglichkeiten zur Verbindung sind:Bluetooth / USB, über die optionale Schnittstelle / Ferngesteuert über ein GX-Gerät und das VRM-Portal

Die App ist für folgende Plattformen verfügbar:Android / Apple IOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) / MacOs / Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich)

Die App kannst du aus den jeweiligen App-Stores oder von der Victron-Produktseite heruntergeladen werden. Alternativ steht ein QR-Code zur Verfügung. Eine Anleitung zu VictronConnect findest du außerdem auch im Anhang.

Lieferumfang:

1x Victron Lynx Distributor (M10)
1x 40 cm RJ10-Kabel
