YALE TS-10S Bewegliches Druckstück, 192104200, 4053981996264

Hersteller:	YALE
Herstellernummer:	192104200
EAN:	4053981996264

Weitere Artikel von YALE

Technische Daten:

Tragfähigkeit: 10 t
Schwenkwinkel max.: 5°
Gewinde: M27x2 mm
Gewicht: 0,3 kg

YALE TS-10S Bewegliches Druckstück, 192104200, 4053981996264 Passend zu allen... mehr

Menü schließen

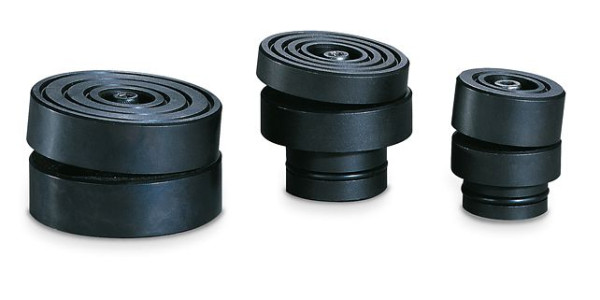

YALE TS-10S Bewegliches Druckstück, 192104200, 4053981996264

Passend zu allen Hydraulikzylindern Baureihe YS, 10to, YS-10/…

Pendeldruckstücke werden eingesetzt, wenn nicht parallele Auflageflächen zu erwarten sind.

Die ideale Krafteinleitung erfolgt mittig auf die Kolbenstange des Hydraulikzylinders ohne Querkräfte ). In der Praxis sind die Einsatzbedingungen jedoch nicht immer ideal.

Der Einsatz von Pendeldruckstücken ist dringend zu empfehlen, wenn Hydraulikzylinder zwischen nicht parallelen Flächen eingesetzt werden. Nicht parallele Flächen verlagern die Achse der Krafteinleitung an den Rand des Kolbens bzw. des Druckstücks. Dadurch entstehen sehr hohe Flächenpressungen an den entsprechenden Seiten des Kolbens und des Zylindergehäuses.

Pendeldruckstücke ziehen die Achse der Krafteinleitung wieder in Richtung des Kolbens und reduzieren so die seitlichen Flächenpressungen bzw. Reibwerte sowie punktuelle Belastungen.

Die Oberteile der Druckstücke können in einer Kugelpfanne um 5° schwenken.

Ausstattung und Verarbeitung

Belastung 10 t
Abmessungen (LxBxH): 40x40x38 mm
Aufnahmegewinde: M27x2 Außengewinde
Gewicht: 0,3 kg

Durch den Einsatz des Pendel- druckstücks erhöht sich die Bauhöhe des Zylinders um 16mm.
