WSM Überdachung Köln K3 a/a fertig montiert 102001895 günstig versandkostenfrei online kaufen: große Auswahl günstige Preise

Direkter Versand vom Hersteller

WSM Überdachung Köln K3 a/a fertig montiert, 102001895

Hersteller:	WSM
Herstellernummer:	102001895
EAN:	4250366533964

Weitere Artikel von WSM

Technische Daten:

Anzahl an Europaletten (EPAL): 4
Anzahl an Müllcontainern (1100l, nebeneinander): 2
Anzahl Mülltonnen (120l, nebeneinander): 6
Anzahl an Personen (1,8 m Abstand): 4
Anzahl der Wandelemente: 5
Breite in mm: 3180
Lichte Breite in mm: 3060
Dacheindeckung: Trapezblech
Dachform: Flachdach
Durchgangsbreite in mm: 3060
Entwässerung: Über Wasserspeier
Farbe: RAL 7016 - Anthrazitgrau
Glaseinfassung: Aluminium Glashalter
Grundfläche in Quadratmeter: 6,4
Höhe in mm: 2510
Lichte Höhe in mm: 2360
Konstruktion: Fertig geschweißt
Material: Stahl
Montageart: Bodenmontage
Oberflächenbehandlung: Feuerverzinkt und farbbeschichtet
Personenüberdachung: Ja
Rohrdurchmesser in mm: 60
Rückwand: Ja
Rückwandkonfiguration: 3-feldrig
Rückwandtyp: Einscheibensicherheitsglas (ESG)
Schneelast (sk) in kn/qm: 1,9
Seiten: Einseitig
Seitenwände: Links und rechts
Seitenwandtyp: Einscheibensicherheitsglas (ESG)
Tiefe in mm: 2165
Lichte Tiefe in mm: 2105
Typenstatik: Ja
Wandkonfiguration: a/a
Windlastzone: Zone 1 bis 3

WSM Überdachung Köln K3 a/a fertig montiert, 102001895, 4250366533964 Überdachung Modell Köln K... mehr

Menü schließen

WSM Überdachung Köln K3 a/a fertig montiert, 102001895, 4250366533964

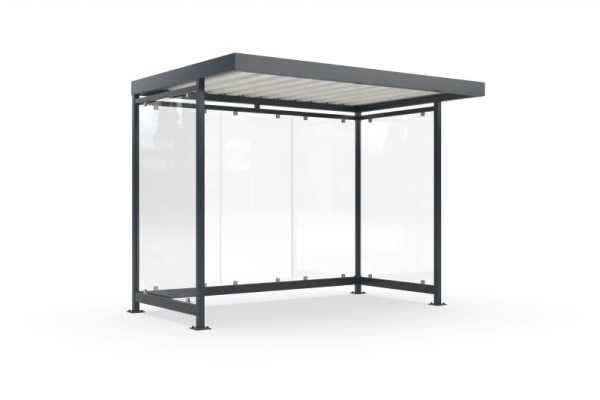

Überdachung Modell Köln K 3 a/a
Abmessungen: 3.180 x 2.165 mm (Seitenwandtiefe 1.510 mm) Höhe: 2.510 mm (lichte Höhe 2.360 mm) fertig montiert im Herstellerwerk.

Statik: Die Konstruktion ist typengeprüft

Schneelast: Sk= 1,9 kN/m²

Windlast: Die Konstruktion ist zulässig für die Windlastzonen I-III

Formschöne, von allen Seiten gut einsehbare Überdachung aus verzinkten Stahlprofilen und Sicherheitsglas. Tragende Rahmenkonstruktion aus Profilrohren.

Flachdach (pfettenloses Dachsystem) aus umlaufendem Abkantprofil (150 mm) mit innen- liegender, bitumierter Wasserrinne. Dacheindeckung aus Profilblech beidseitig bandverzinkt und farbbeschichtet ähnlich RAL 9002 Grauweiß.

Die Entwässerung erfolgt durch den hinteren rechten Eckpfosten mittels Wasserspeier zur Rückseite (Wasseraustritt ca. 120 mm über dem Boden).

4 Pfosten mit Fußplatten zum Aufdübeln.

Inkl. Bodenbefestigungsmaterial (Dübel) aus Edelstahl. Dieses darf nur für die Befestigung gemäß der mitgelieferten Fundamentpläne erfolgen.

3 Rück-, 1 Seitenwand links und 1 Seitenwand rechts aus Einscheibensicherheitsglas (ESG) glashell mit Glashaltern befestigt.

Der Eingang erfolgt über die Vorderseite, Eingangsmaß ca. 3.060 mm.

Korrosionsschutz: Die gesamte Konstruktion ist verzinkt, grundiert und farbbeschichtet bzw. mit umweltfreundlichem Zweikomponentenlack lackiert.

Dachblech (Untersicht): RAL 9002 Grauweiß
Stahlkonstruktion Farbe auf Anfrage nach Wahl (ausgenommen sind Perl- und Signalfarben)
