WSM Anbaueinheit Überdachung Siegen S19 verzinkt als Bausatz, 102001558

WSM Anbaueinheit Überdachung Siegen S19 verzinkt als Bausatz, 102001558, 4250366527390

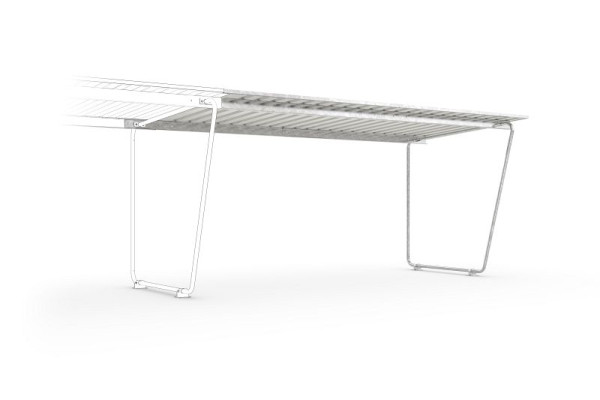

WSM - Überdachung Modell Siegen S 19 - Anbaueinheit

Die Anbaueinheit für das Modell Siegen ist eine Erweiterung der praktischen Pultdachüber- dachung. Sie dient als einfache Verlängerung, die direkt an die Grundeinheit montiert wird.

Abmessungen: 4.300 mm / Dachaußenmaß: 4.800 x 2.330 x 2.290 mm (First) 2.240 mm (Traufe)

Schneelast Sk= 0,75 kN/m²

Rahmenkonstruktion: Einseitige verzinkte Stahlkonstruktion. Mit einem tragenden Rundrohrrahmen. Fußplatten zum Aufdübeln bei OKF +/- 0 (Abstand 4.300 mm).

Dachkonstruktion: Pultdach aus zwei geteilten Dachträgern. Mit Eindeckung aus verzinktem Trapezblech, beidseitig pulverbeschichtet in RAL 9002 Grauweiß. Der Dachüberstand beträgt an jeder Stirnseite 250 mm. Die Entwässerung erfolgt frei abtropfend nach hinten.

Ausführung: Allseitig offen ohne Rück- und Seitenwände, die einfach nachrüstbar sind.

Standsicherheitsnachweis: Ein rechnerischer Standsicherheitsnachweis der Überdachung ist nicht zu erbringen, da die Modellreihe Siegen nicht als Gebäude zu betrachten ist.

Lieferform: Die Lieferung erfolgt als Bausatz inkl. Fundament- und Montageplan. Inkl. Boden- Befestigungsmaterial (Dübel) aus Edelstahl. Dieses darf nur für die Befestigung gemäß der mitgelieferten Fundamentpläne erfolgen.
