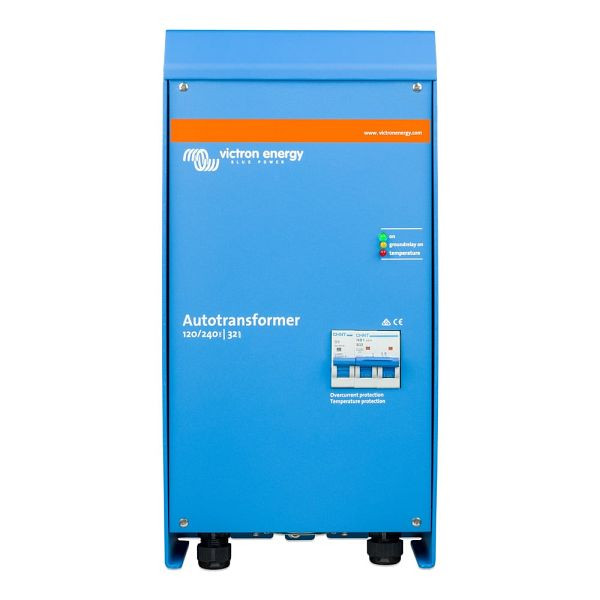

Victron Energy Autotransformer 120/240V-32A, 1-67-013011

Victron Energy Autotransformer 120/240V-32A, 1-67-013011, 8719076022404

Der 32A Trenntransformator von Victron Energy bietet eine effiziente Lösung zur Ausbalancierung von Aufwärts-, Abspann- und Spaltphasenausgängen in Stromversorgungen.

• Alternative zu gekoppelten Invertern
• Inklusive Erdungsrelais
• Temperaturgeschützt

Der 32A Trenntransformator von Victron Energy (MPN: ITR000100001) bietet eine effiziente Lösung zur Ausbalancierung von Aufwärts-, Abspann- und Spaltphasenausgängen in Stromversorgungen. Mit einem Nennwert von 120/240V und einer max. Stromstärke von 32A ist er besonders geeignet für Anwendungen, bei denen unterschiedliche Lasten auf deinen 120/240V-Kreisläufen auftreten. Der Spartransformator absorbiert diese Asymmetrie, um die maximal verfügbare Leistung zu nutzen und gleichzeitig einen stabilen Betrieb zu gewährleisten. Darüber hinaus ist der Transformator mit einem integrierten Erdungsrelais ausgestattet und schützt durch automatische Abschaltung bei Überhitzung, was Sicherheit und Benutzerfreundlichkeit garantiert. Ob als Alternative zu gekoppelten Wechselrichtern, wie die MultiPlus oder Quattro oder zur Optimierung bestehender Systeme, der Spartransformator ist eine wertvolle Ergänzung für jede elektrische Installation.

Produktinfos zum Transformator

• Alternative zu gekoppelten Invertern
• Ausgleich von Aufwärts-, Abspann- und Spaltphasen
• Transformator-Typ: Toroidal
• Temperaturgeschützt, Überstromschutz
• Vielseitige Einsatzmöglichkeiten
• Sichere Installation und Verkabelung

Im Betrieb mit Invertern/Ladegeräten
Im Wechselrichtermodus ist es entscheidend, dass der Nullleiter des Wechselrichters/Ladegeräts mit der Erdung verbunden wird, um die einwandfreie Funktion eines GFCI (Fehlerstrom-Schutzschalter) zu gewährleisten. Dadurch wird das Risiko von elektrischen Schlägen oder Bränden vermindert. Bei einer Spaltphasenversorgung ist die Erdung des Nullleiters ebenfalls erforderlich. Hierfür verfügt der Spartransformator über ein integriertes Erdungsrelais, das durch den 230/240V Multi oder Quattro gesteuert wird. Um die optimale Arbeitsweise sicherzustellen, muss das interne Erdungsrelais des 230/240 V Multi oder Quattro deaktiviert werden.

Nutzungsarten
Ausgleich - Um die volle Leistung aus einer Spaltphasenquelle wie einem Generator oder verbundenen Wechselrichtern nutzen zu können, ist ein Autotransformator besonders hilfreich. Oftmals kann eine einphasige Last nicht mehr Energie beziehen, obwohl ein Kreislauf nicht vollständig ausgelastet ist. Der Autotransformator löst dieses Problem durch die Erstellung eines neuen Nullleiters und gleicht unausgeglichene Lasten mit Hilfe des Spartransformators aus. Die beiden Kreisläufe eines Autotransformators arbeiten unabhängig voneinander, außer dass eine feste Phasenverschiebung von 180 Grad besteht. Diese sorgt dafür, dass die Sinuskurven entgegengesetzt verlaufen, wodurch eine doppelte Spannung zwischen den Kreisläufen entsteht.

Erhöhung der Spannung - Tiefbrunnenpumpen und Klimaanlagen benötigen häufig eine Spaltphase von 120/240 VAC. Wenn die vorhandene Stromquelle nicht den Anforderungen entspricht, kann ein Spartransformator die Eingangsspannung verdoppeln. Anstelle der Verbindung von zwei 120-VAC-Wechselrichtern empfiehlt sich die Nutzung eines einzelnen 120-VAC-Wechselrichters zusammen mit einem Spartransformator.

Absenkung der Spannung - In Installationen, die einen Spaltphasengenerator und einen einphasigen Wechselrichter verwenden, kann ein Autotransformer zur Spannungsabsenkung eingesetzt werden. Er ermöglicht die optimale Nutzung des gesamt verfügbaren Stroms aus beiden Kreisläufen des Generators, um Lasten zu versorgen und Batterien aufzuladen. Wenn die verfügbare Wechselstromquelle nicht ausreicht, reguliert er die Spannung auf das erforderliche Niveau.

Erdungsrelais - In TT-Konfigurationen, die häufig in privaten und mobilen Energiesystemen vorkommen, wird der Nullleiter (N) geerdet, um die Sicherheit zu erhöhen. Die Verbindung zwischen Nullleiter und Schutzerde (N-PE) ermöglicht es, den Stromfluss in Sekundärkreisen zu erkennen und bei Gefahren den Stromkreis zu unterbrechen. In einigen Systemen kann ein Spartransformator auch einen eigenen Neutralleiter erzeugen. Er verfügt über ein Erdungsrelais, das für diesen Zweck genutzt wird und von einem Wechselrichter/Ladegerät gesteuert werden kann.

Schutz vor Übertemperatur
Bei Überhitzung schaltet sich der Spartransformator automatisch von der Stromversorgung ab, um Schäden zu verhindern. Für die Wiederinbetriebnahme ist ein manuelles Zurücksetzen notwendig.

Toroidal gewickelte Technologie
Ein toroidaler Wickelstil besteht aus einer Spule, die um einen ringförmigen Kern gewickelt ist, der die Form eines Torus oder eines Donuts hat. Bei einem Transformator bedeutet das, dass die Drahtwicklung in einer geschlossenen Schleife um den torusförmigen Kern erfolgt. Dabei kommen folgende Vorteile auf:

• Geringe elektromagnetische Störungen
• Effiziente Energieübrtragung
• Geräuscharmer Betrieb, Kompaktheit

Lieferumfang
1x Victron Spartransformator 120/240V-32A
Inklusive Erdungsrelais
