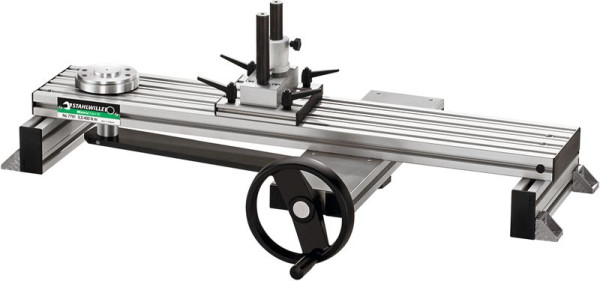

STAHLWILLE Mechanische Kalibriereinrichtung bis 400 Nm Nr.7791 Bereich Nm für Messwertaufnehmer Größe 1-100, 52110091

STAHLWILLE Mechanische Kalibriereinrichtung bis 400 Nm Nr.7791 Bereich Nm für Messwertaufnehmer Größe 1-100, 52110091, 4018754155439

• Messung ohne Verschiebung des Kraftangriffspunkts
• durch ein spezielles Kraftübertragungssystem vermeidet die mechanische Kalibriereinrichtung Nr. 7791 eine Verschiebung des Kraftangriffspunkts während des Kalibriervorgangs
• angetrieben durch das Handrad wird der unterhalb der Prüfschiene angebrachte Hebel durch eine Spindel linear bewegt
• die lineare Bewegung wird in eine Drehbewegung umgewandelt, die auf den Messwertaufnehmer wirkt
• der zu kalibrierende Drehmomentschlüssel bleibt während der gesamten Kalibrierung konstant in seiner Position
• auf diese Weise werden Messfehler vermieden, die aus einer Verschiebung des Kraftangriffspunkts resultieren
• durch eine reibungsarme Kugelbuchse wird der aufgelegte Drehmomentschlüssel automatisch horizontal ausgerichtet
• eine weitere Kugelbuchse sorgt für eine reibungsfreie Auflage des Drehmomentschlüssels
• die damit erreichte Verringerung der Querkräfte auf den Messwertaufnehmer und der Reibung an der Drehmomentschlüsselauflage führt zu einer Reduzierung der Messfehler
• geschützt durch nationale und internationale Patente
