Vorschau: Optimum Präzisions-Bohr-Fräsmaschine, MB 4D, OPTImill, 3338448

Direkter Versand vom Hersteller

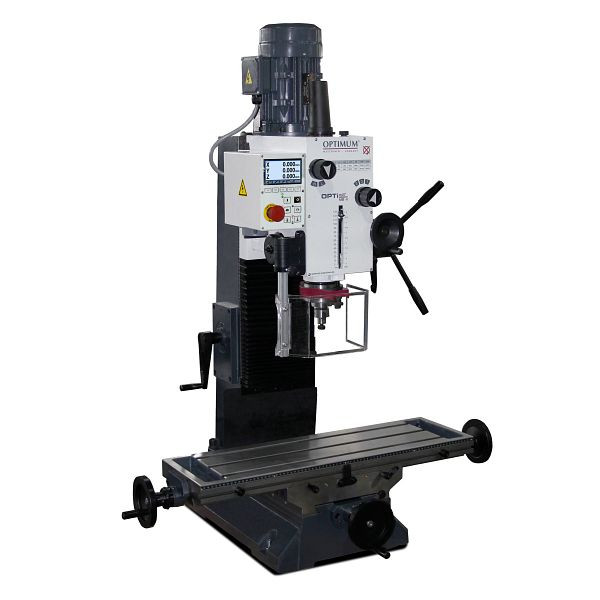

Optimum Präzisions-Bohr-Fräsmaschine, MB 4D, OPTImill, 3338448

Hersteller:	Optimum
Herstellernummer:	3338448
EAN:	4030635053849

Weitere Artikel von Optimum

Technische Daten:

Abmessungen und Gewichte

Länge (Produkt) ca.: 1155 mm
Breite/Tiefe (Produkt) ca.: 775 mm
Höhe (Produkt) ca.: 1420 mm
Gewicht (Netto) ca.: 320 kg

Bohr-Fräsleistung

Messerkopfgröße max.: 63 mm
Schaftfräsergröße max.: 28 mm
Bohrleistung Stahl (S235JR): 32 mm
Dauerbohrleistung Stahl (S235JR): 28 mm

Elektrische Daten

Anschlussspannung: 400 V
Netzfrequenz: 50 Hz

Frästisch horizontal

Horizontalfrästisch Länge: 800 mm
Horizontalfrästisch Breite: 240 mm
Abstand Vertikalspindel - Horizontalfrästisch max.: 460 mm
Horizontalfrästisch T-Nuten Größe: 14 mm
Horizontalfrästisch T-Nuten Anzahl: 3
Horizontalfrästisch T-Nuten Abstand: 63 mm
Horizontalfrästisch Traglast max.: 80 kg

Verfahrweg

Verfahrweg X-Achse manuell: 450 mm
Verfahrweg Y-Achse manuell: 195 mm
Verfahrweg Z-Achse manuell: 430 mm

Vertikalspindel

Vertikalspindel Ausladung: 275 mm
Vertikalspindel Spindelaufnahme: MK 4
Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 45 °
Vertikalspindel Drehzahlbereich: 95 - 3200 min¯¹
Vertikalspindel Pinolendurchmesser: 75 mm
Vertikalspindel Pinolenhub: 120 mm
Vertikalspindel Anzugsstange: M16
Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 1,1 / 1,5 kW

Optimum Präzisions-Bohr-Fräsmaschine, MB 4D, OPTImill, 3338448, 4030635053849 Universelle... mehr

Menü schließen

Optimum Präzisions-Bohr-Fräsmaschine, MB 4D, OPTImill, 3338448, 4030635053849

Universelle Präzisions-Bohr-Fräsmaschinen mit zweistufigem Antriebsmotor mit Schaltgetriebe - Modell D mit digitaler Positionsanzeige DRO6.

Schwere, massive Gussausführung
Qualitäts-Industrie-Elektromotor
Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
Rechts-/Linkslauf
Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
Bohrtiefenanschlag
Manueller Pinolenvorschub mit Feinvorschub
Spiel der Vorschubspindeln einstell- und nachstellbar
Bedienungsfreundliches Bedienpanel mit Not-Halt-Schlagschalter
Säule mit handgeschabter Schwalbenschwanzführung
Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
Großer Drehzahlbereich von 95 - 3200 min¯¹ durch zwei Stufen, elektronisch geregelt
Digitale Positionsanzeige DRO 6
Magnetmesssystem in drei Achsen

Lieferumfang

Adapter MK4/MK 3
Anzugsstange M 16
Aufnahme MK4/22 mm
Bedienwerkzeug
