Metrel Messsystem für Stufen-/Kontaktspannungen, MI 3295, 20991775

Metrel Messsystem für Stufen-/Kontaktspannungen, MI 3295, 20991775, 3831063416982

Das Messsystem 20991775 für Stufen- und Kontaktspannungen ist ein Spannungsmesssystem für das Prüfen der Schutzerdung von Kraftwerken, Umspannwerken und anderen Energiesystemen. Das System besteht aus einer Station für die Stromerzeugung und einem autonomen Spannungsmessgerät. Aufgrund seines hohen Prüfstroms (bis 55 A) und seiner effektiven Rauschunterdrückung sorgt das 20991775 für sehr genaue und stabile Messungen der Stufen- und Kontaktspannungswerte mit einer Auflösung bis 10 µV. Zur schnelleren Analyse der Spannungsverteilung um den Prüfling können mehrere Spannungsmessgeräte gleichzeitig verwendet werden. Alle Prüfergebnisse und Parameter können im Speicher des Messgeräts abgelegt und später mithilfe der PC-Software HVLink PRO heruntergeladen und zur Analyse und Erstellung von Prüfberichten weitergenutzt werden.

Messfunktionen

• Stufenspannung
• Kontaktspannung
• Spezifischer Erdwiderstand
• Erdungswiderstand.

Wichtigste Funktionen

• Genaue Messungen: Aufgrund des hohen Messstroms bis 50 A und der wirksamen Rauschunterdrückung weisen die Messwerte eine hohe Genauigkeit auf
• Störfestigkeit gegenüber Rauschen: Ausgezeichnete Störfestigkeit, selbst bei veränderlichen Erdströmen
• Autonomes Stufenspannungsmessgerät: Keine langen Messleitungen erforderlich
• mehrere Messgeräte können gleichzeitig genutzt werden
• Sicherheit: Hohe Sicherheit dank geringer Ausgangsspannung (55 V)
• Geringes Gewicht Das Gewicht der Station beträgt nur 29,5 kg
• Speicher: Bis zu 1000 Prüfergebnisse können im internen Systemspeicher mit drei Ebenen abgelegt werden
• Die PC-Software HVLink PRO wird standardmäßig mitgeliefert und ermöglicht den Download und die Analysis der Ergebnisse sowie das Ausdrucken von Prüfberichten.

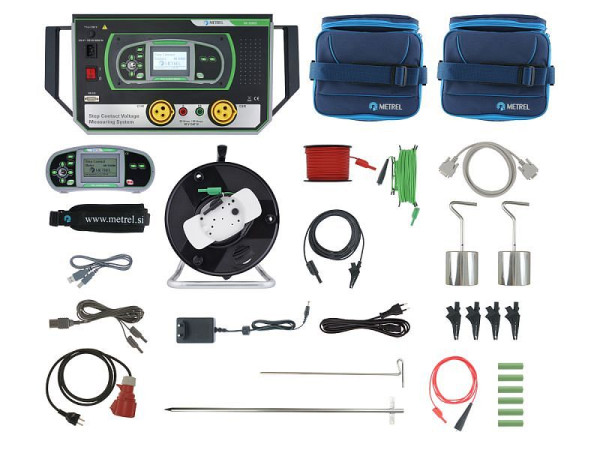

Lieferumfang:

• Messgerät 20991775M
• Messgerät 20991775S
• Netzkabel
• Stufenspannungsmessfühler (25 kg), 2 Stück
• Krokodilklemme, auf Drehkranz
• Messleitung Strom, 10 m, schwarz, 10 mm², mit Krokodilklemme
• Messleitung, schwarz, 2 x 3 m
• Messleitung, grün, 10 m
• Messleitung, schwarz, 1,5 m
• Messleitung, rot, 50 m
• Anschlusskabel mit Krokodilklemme, rot, 1 m
• Krokodilklemme, 4 Stück
• RS232-Kabel USB-Kabel
• Gepolsterte Tragetaschen, 2 Stück
• Gepolsterter Nackentragegurt
• NiMH-Akkus, Typ AA, 6 Stück
• Stromversorgungsadapter
• CD mit Bedienungsanleitung und PC-Software HVLink PRO
• Bedienungsanleitung
