Metrel Isolationsprüfgerät TeraOhm 5 kV Plus - Standard Set, MI 3201, 20991530

Metrel Isolationsprüfgerät TeraOhm 5 kV Plus - Standard Set, MI 3201, 20991530, 3831063414490

Das neue Isolationsprüfgerät 20991530 TeraOhm 5 kV Plus ist ein tragbares Messgerät zur Messung des Isolationswiderstands unter Verwendung hoher DC-Prüfspannungen bis 5 kV. Das TeraOhm 5 kV Plus ermöglicht Isolationswiderstandsmessungen bis 10 TΩ, Stufenspannungsprüfungen, Hochspannungsprüfungen, PI-, DD- und DAR-Berechnungen und Kapazitätsmessungen. Die große LCD-Anzeige ermöglicht eine Echtzeitdarstellung des R(t)-Diagramms. Die Ergebnisse können gespeichert und mittels USB- bzw. RS232-Anschluss und der optional erhältlichen Software HVLink PRO heruntergeladen werden. Zu diesem hochwertigen Messgerät gehören standardmäßig geschirmte Prüfleitungen und hochwertige Zubehörteile, damit Isolationsprüfungen schnell und effektiv durchgeführt werden können.

Messfunktionen

• Isolationswiderstandsmessung
• Isolationswiderstandsprüfung mithilfe der Stufenspannung
• Hochspannungsprüfung
• Diagnoseprüfung (PI, DD, DAR)
• Aufzeichnen des R(t)-Diagramms
• Kapazitätsmessung Spannungsmessung
• Frequenzmessung.

Wichtigste Funktionen

• Messbereich bis 10 TΩ
• Großer Bereich für DC-Prüfspannungen: von 250 V bis 5000 V Schritten à 25 V
• Hochspannung: Prüfung der Isolation mit einer programmierbaren Rampenprüfspannung von 250 V bis 5 kV und einem programmierbaren Schwellenstrom
• Stufenspannung: Isolationswiderstandsmessung mittels fünf getrennten proportional eingestellten Prüfspannungen und einem programmierbaren Timer pro Stufe
• Automatische Prüfung: PI-, DD-, DAR-Berechnungen mit automatischer Widerstandsbereichseinstellung
• Alle Daten werden während einer einzelnen Messung angezeigt
• Prüfableitklemme: Zur Beseitigung von potenziellen Oberflächenableitströmen
• Fehlersuche: Voll programmierbare Stufenspannungs- und Hochspannungsprüffunktionen helfen bei der Isolierungsfehlersuche
• Diagramm R(t): Der Echtzeitwiderstand wird in einem Zeitdiagramm fortlaufend dargestellt, um die Reaktion eines Isoliermaterials auf eine Prüfspannung abzubilden
• Integrierter Timer: Programmierbarer Timer von 1 s bis 10 +0 min
• Automatische Entladung des Prüflings nach der Prüfung
• Schnelles Prüfen: 5 mA-Stromversor-gung für schnelles Laden der kapazitiven Last
• Genaue Messungen: Wählbare Störgeräuschunterdrückungsfilter und geschirmte Prüfleitungen werden standardmäßig mitgeliefert, um eine hohe Messgenauigkeit sicherzustellen
• Sicherheit: Überspannungsschutz CAT IV / 600 V Eingebautes Akku-Ladegerät und Akkus: Das Messgerät verfügt über ein eingebautes Ladegerät
• Ein Satz NiMH-Akkus wird mitgeliefert
• Tragbar: Leichte Bauweise (3 kg) mit Tragegriff und Schultergurt.

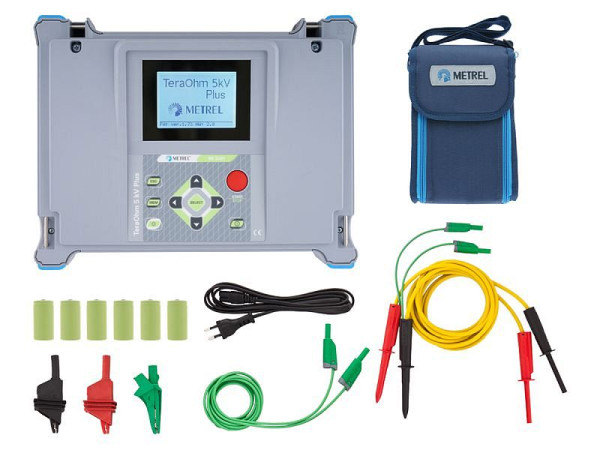

Lieferumfang:

• Instrument TeraOhm 5 kV Plus
• Tragetasche für Zubehör
• Netzkabel
• Geschirmter Prüfleitungssatz für 10 kV, 2 m (schwarz, rot)
• Krokodilklemmensatz für 10 kV (schwarz, rot)
• Prüfleitung mit Krokodilklemme, 2 m (grün)
• 6 x 1,2 V NiMH-Akkus vom Typ C
• Handbuch „Modern insulation testing“ (Moderne Isolationsprüfung) auf CD Bedienungsanleitun
