Metrel Demonstrationstafel - Tafel Installation, MA 2067 B, 20991892

Metrel Demonstrationstafel - Tafel Installation, MA 2067 B, 20991892, 3831063418337

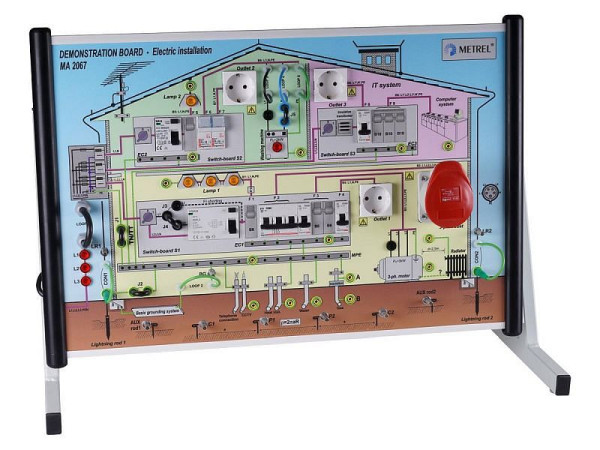

Das Demo-Board MA 2067 ist ein hervorragendes Tool zur Demonstration und Weiterbildung, mit dem reale Bedingungen in Niedrigspannungsanlagen simuliert werden können. Das Demo-Board besteht aus allen wichtigen Elementen elektrischer Anlagen wie RCDs verschiedenen Typs, Sicherungen, PE-Ausgleichsschiene, Einphasen- und Dreiphasenbuchsen, verschiedene Verbraucher elektrischer Energie und verschiedene Erdungssysteme (TT, TN, IT). Das MA 2067 Demo-Board bietet die Simulation verschiedener Fehlertypen in Elektroanlagen. Eine komplette Prüfung und Fehlersuche der Anlage ist mithilfe der geeigneten Messgeräte möglich.

Hauptmerkmale

• 65 verschiedene Messungen gemäß EN 61557 sind möglich (Isolationswiderstand, Durchgang von PE-Leitern, Erdungswiderstand, spezifischer Erdwiderstand, Leitungs- und Schleifenimpedanz, Phasendrehung, Ableitstrom, RCD-Prüfung, Spannung und Frequenz)
• 19 verschiedene Fehler können auf dem blockierbaren Verteiler ausgewählt werden
• Verschiedene Typen von RCDs sind für die Messungen von Auslösezeiten, Auslösestrom und Kontaktspannung integriert worden
• Simulation von TT-, TN- und IT-Erdungssystemen
• Möglichkeit des Anschlusses an ein einphasiges oder dreiphasiges Versorgungssystem
• Ein Lehrbuch über die Theorie mit Übungen für Schulen und Ausbildungszentren ist im Standardumfang inbegriffen
• Prüfung der automatischen Polaritätsänderung

ANWENDUNGEN

• Schulung von Studenten in elektrotechnischen Fachgebieten
• Schulung und praktische Erfahrung mit Elektroherstellern über Messungen an Niedrigspannungsanlagen
• Für Verkaufspersonal, zur Demonstration verschiedener Messgeräte.

Lieferumfang:

• Demonstrationslabor
• Kurzschlussbrücken, 4 Stück
• Stativ für vertikale Aufstellung
• Adapteranschlusskabel für einphasige Versorgung
• Bedienungsanleitung
• Arbeits un Lehrbuch mit Übungen
• Garantieerklärung
