LAPP Rundsteckverbinder EPIC® POWER LS1 Kit D6 3+PE+4 K TWIST 24441294 günstig versandkostenfrei online kaufen: große Auswahl günstige Preise

Direkter Versand vom Hersteller

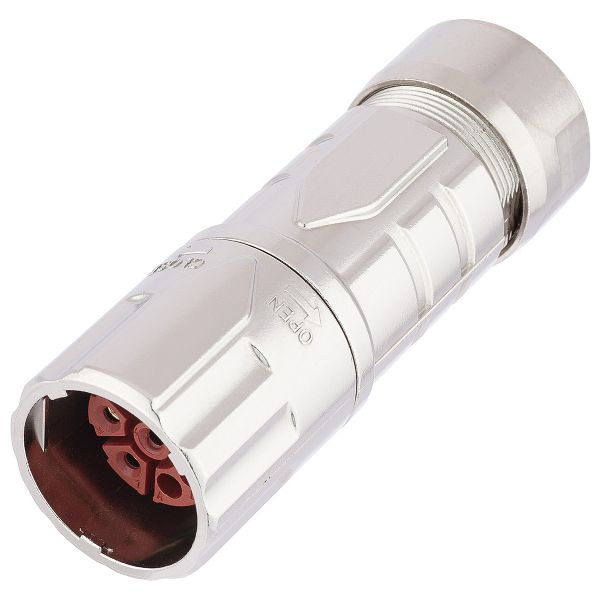

LAPP Rundsteckverbinder EPIC® POWER LS1 Kit D6 3+PE+4 K TWIST, 24441294

Hersteller:	LAPP
Herstellernummer:	24441294
EAN:	4044777911837

Weitere Artikel von LAPP

Technische Daten:

Anschließbarer Leiterquerschnitt der Leistungskontakte max. (mm2): 2.5 mm²
Anschließbarer Leiterquerschnitt der Leistungskontakte min. (mm2): 0.5 mm²
Anschließbarer Leiterquerschnitt der Signalkontakte max. (mm2): 1.0 mm²
Anschließbarer Leiterquerschnitt der Signalkontakte min. (mm2): 0.14 mm²
Anschlussart Leiter: Crimpanschluss
Anschlussart PE: Crimpanschluss
Anzahl der Kontakte: 3+PE+4
Anzahl der Leistungskontakte: 3
Anzahl der PE-Kontakte: 1
Anzahl der Signalkontakte: 4
Art der Verriegelung: TWIST
Ausführung des Gehäuses: Kabelstecker
Ausführung des Kontakts: Buchse
Basismaterial Gehäuse: Zinklegierung
Basismaterial Gehäuse Kurzform: Zn
Bauform des Steckergehäuses: gerade
Bemessungsspannung Leistungskontakt: 630 V AC rms / DC nach (Herstellerangabe) an 3
Bemessungsspannung Signalkontakt: 250 V AC rms / DC nach (Herstellerangabe) an 4
Bemessungsstoßspannung Leistungskontakt: 6 kV AC rms / DC nach IEC 61984 an 3
Bemessungsstoßspannung Signalkontakt: 4 kV AC rms / DC nach IEC 61984 an 4
Bemessungsstrom Leistungskontakt: 26 A nach (Herstellerangabe)
Bemessungsstrom Signalkontakt: 7 A nach (Herstellerangabe)
Beschichtung Gehäuse: vernickelt
Beschichtung Gehäuse Kurzform: Ni
Betriebstemperatur max.: 125 °C
Betriebstemperatur min.: -25 °C
CE gekennzeichnet
cUR Category Control Number: CYJV8
cUR recognized
cUR Zertifizierung: nach CSA C22.2 No. 182.3 (CCN: CYJV8 / e-file number: E249137)
Dichtungsart: O-Ring
Durchgangswiderstand max.: 4 mΩ
Durchmesser des Steckverbinders: 1.102 in
Durchmesser des Steckverbinders: 28 mm
EMV Abschirmung
Format des Steckers: M 23 Power
Gehäusefarbe: silber
Gesamtlänge: 3.346 in
Gesamtlänge: 85 mm
IP-Schutzart gesteckt: IP 67
Kabelklemmbereich max.: 15.5 mm
Kabelklemmbereich max.: 0.61 in
Kabelklemmbereich min.: 7.5 mm
Kabelklemmbereich min.: 0.295 in
Kontakte inklusive
Lieferumfang: inklusive Kontakte
Marke: EPIC®
Material Dichtung Kurzform: FKM
Material Einsatz: Polyamid
Material Einsatz Kurzform: PA
Material Kontakt: Messing
Material Kontakt Kurzform: CuZn
Material Kontaktbeschichtung: vergoldet
Material Kontaktbeschichtung Kurzform: Au
Material Kontakteinsatz: Polyamid
Material Kontakteinsatz Kurzform: PA
Min. Anzahl der Steckzyklen: 500
Mit Schutzleiter
Produktnorm nach IEC: IEC 61984
Produkttyp: Rundsteckverbinder
Schirmkontaktierung
Steckverbindertyp: Buchse
UL Category Control Number: CYJV2
UR recognized
UR Zertifizierung: nach UL 2238 (CCN: CYJV2 / e-file number: E249137)
Verschmutzungsgrad: 3
