LAPP Rundsteckverbinder EPIC® POWER LS1 A6 3+PE+4 K TWIST, VE: 5 Stück, 24441292

Hersteller:	LAPP
Herstellernummer:	24441292
EAN:	4044777911813

Weitere Artikel von LAPP

Technische Daten:

Abisolierlänge PE-Anschluss: 0.315 in
Abisolierlänge PE-Anschluss: 8 mm
Abisolierlänge, Leistungskontakt: 8 mm
Abisolierlänge, Signalkontakt: 7 mm
Anschließbarer Leiterquerschnitt AWG max.: 14 AWG
Anschließbarer Leiterquerschnitt AWG min.: 26 AWG
Anschließbarer Leiterquerschnitt der Leistungskontakte max. (mm2): 2.5 mm²
Anschließbarer Leiterquerschnitt der Leistungskontakte min. (mm2): 0.5 mm²
Anschließbarer Leiterquerschnitt der Signalkontakte max. (mm2): 1 mm²
Anschließbarer Leiterquerschnitt der Signalkontakte min. (mm2): 0.14 mm²
Anschlussart Leiter: Crimpanschluss
Anschlussart PE: Crimpanschluss
Anzahl der Kontakte: 3+PE+4
Anzahl der Leistungskontakte: 3
Anzahl der PE-Kontakte: 1
Anzahl der Signalkontakte: 4
Art der Verriegelung: TWIST
Ausführung des Gehäuses: Rundgehäuse
Ausführung des Kontakts: Buchse
Basismaterial Gehäuse: Zinklegierung
Bauform des Steckergehäuses: gerade
Bemessungsspannung Leistungskontakt: 630 V AC rms / DC nach IEC an 3 / 600 V AC rms / DC nach UL an 3 / 600 V AC rms / DC nach CSA an 3
Bemessungsspannung Signalkontakt: 250 V AC rms / DC nach IEC an 4 / 250 V AC rms / DC nach UL an 4 / 250 V AC rms / DC nach CSA an 4
Bemessungsstoßspannung Leistungskontakt: 6 kV AC rms / DC nach IEC 61984 an 3
Bemessungsstoßspannung Signalkontakt: 4 kV AC rms / DC nach IEC 61984 an 4
Bemessungsstrom Leistungskontakt: 26 A nach UL / 26 A nach CSA / 26 A nach IEC
Bemessungsstrom Signalkontakt: 7 A nach UL / 7 A nach CSA / 7 A nach IEC
Beschichtung Gehäuse: vernickelt
Beschichtung Gehäuse Kurzform: Ni
Betriebstemperatur max.: 125 °C
Betriebstemperatur min.: -25 °C
CE gekennzeichnet
cUR Category Control Number: CYJV8
Dichtungsart: Dichtring
EMV Abschirmung
Format des Steckers: M 23 Power
Gehäusefarbe: silber

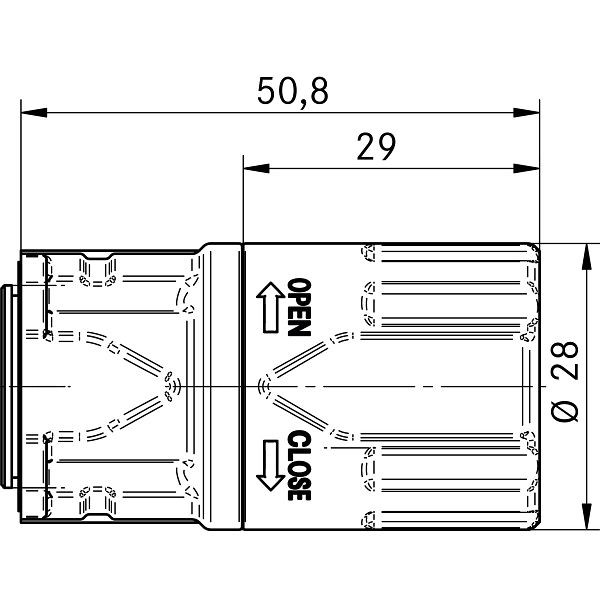

Gesamtbreite: 1.102 in
Gesamtbreite: 28 mm
Gesamthöhe: 1.996 in
Gesamthöhe: 50.7 mm
Gesamtlänge: 1.102 in
Gesamtlänge: 28 mm
IP-Schutzart gesteckt: IP 68 - 1m (10h)
Kontakte inklusive
Korrosionsbeständig
Korrosionsbeständig nach: DIN EN 60068-2-60, Ke 4
Lieferumfang: inklusive Kontakte
Marke: EPIC®
Material Dichtung: Fluorkautschuk
Material Dichtung Kurzform: FKM
Material Kontakt: Messing
Material Kontakt Kurzform: CuZn
Material Kontaktbeschichtung: vergoldet
Material Kontaktbeschichtung Kurzform: Au
Material Kontakteinsatz: Polyamid
Material Kontakteinsatz Kurzform: PA
Min. Anzahl der Steckzyklen: 500
Mit Schutzleiter
Produktnorm nach IEC: IEC 61984
Produkttyp: Rundsteckverbinder
Schirmkontaktierung
Schlagfest
Schutzart (IP), montiert: IP 2X
Steckverbindertyp: Buchse
UKCA gekennzeichnet
UL Category Control Number: CYJV2
Verschmutzungsgrad: 3
Vibrationsschutz
Verpackungseinheit: 5 Stück
