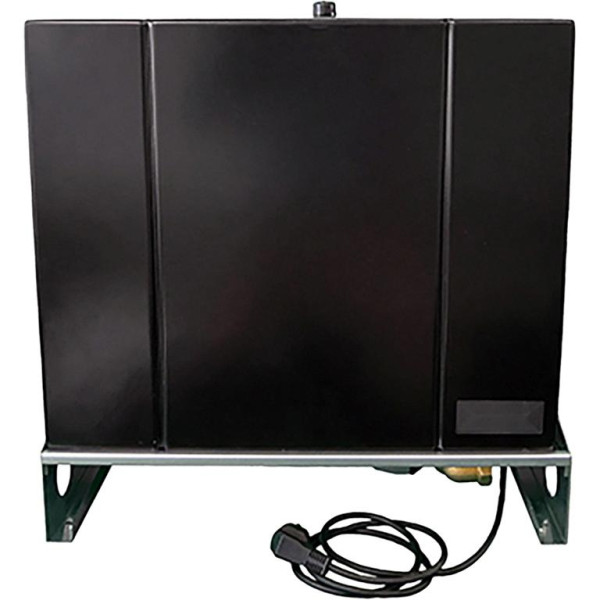

HyFlow Regenwassermanager gemäß DIN EN 1717 RWM 555 ID Expert, S32669

HyFlow Regenwassermanager gemäß DIN EN 1717 RWM 555 ID Expert, S32669, 4260769237772

Der Regenwassermanager ID Expert ist eine kompakte, anschlussfertige und vollautomatische Regenwassernutzungsanlage zur zuverlässigen Betriebswasserversorgung mit bedarfsorientierter Trinkwassernachspeisung. Das System ermöglicht die automatische Umschaltung zwischen Regenwasserversorgung aus der Zisterne und der Versorgung über einen integrierten Einspeisebehälter, sodass auch bei Regenwassermangel ein unterbrechungsfreier Betrieb sichergestellt ist. Die normgerechte Trinkwassertrennung nach DIN EN 1717 erfolgt über einen freien Auslauf Typ AB gemäß DIN EN 13077 und schützt die Trinkwasserinstallation zuverlässig vor Rückverkeimung und Vermischung. Herzstück des Systems ist die selbstansaugende, mehrstufige Kreiselpumpe Meta Small mit integriertem Frequenzumrichter, die einen konstanten Wasserdruck, hohe Energieeffizienz, geringe Geräuschentwicklung und eine lange Lebensdauer gewährleistet. Edelstahl-Laufräder (AISI 304), ein hocheffizienter Asynchronmotor sowie umfangreiche Schutzfunktionen wie Trockenlaufschutz, Überlast-, Leckage- und Blockierschutz sorgen für einen sicheren und zuverlässigen Betrieb. Die integrierte Pumpensteuerung regelt den automatischen Start und Stopp bei Wasserentnahme und erlaubt die präzise Einstellung des Betriebsdrucks zwischen 1,8 und 4,7 bar über eine LCD-Anzeige. Die Trinkwassernachspeisung erfolgt über einen MDPE-Einspeisebehälter mit mechanischem, DVGW- und KTW-zertifiziertem Schwimmerventil. Die Umschaltung zwischen Zisterne und Einspeisebehälter übernimmt ein motorgetriebenes Umschaltventil, gesteuert über einen Schwimmerschalter oder – in der FA-Version – einen Drucksensor mit Füllstandsanzeige. Dank kompakter Bauform, vormontierter Wandkonsole, lösbarer Anschlüsse und robuster ABS-Abdeckhaube ist der Regenwassermanager ID Expert besonders installationsfreundlich und ideal für den Einsatz in trockenen, frostfreien Innenräumen in Einfamilienhäusern, Mehrfamilienhäusern und gewerblichen Anwendungen geeignet.

Technische Kurzbeschreibung

• kompakte, anschlussfertige und vollautomatische Regenwassersystemsteuerung mit bedarfsorientierter und hausinterner Trinkwassernachspeisung, automatischer Umschaltung zwischen Betriebswasserversorgung aus einer Zisterne oder einem Einspeisebehälter, störungsfreiem Betrieb auch bei Regenwassermangel und Trinkwassertrennung nach DIN EN 1717.
• bestehend aus der selbstansaugender Wasserversorgungsanlage Meta Small, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung, einem Umschaltventil, einem hochwertigen Ausdehnungsgefäß, einer Regenwasser-Steuerung, einer feuerverzinkten Tragekonsole zur Wandbefestigung, einer Abdeckhaube aus ABS (Kunststoff) sowie Schwimmerschalter oder in der FA-Version einem Drucksensor.
• mit selbstansaugender Kreiselpumpe Meta Small mit integriertem Frequenzumrichter in kompakter Bauweise, robust und korrosionsbeständig sowie mit einer hervorragenden Effizienz und Leistung. Laufräder aus rostfreiem Stahl (AISI 304) gefertigt, was eine hohe Lebensdauer verspricht, Zuverlässigkeit garantiert und für einen ruhigen Betrieb mit geringer Geräuschentwicklung sorgt. Die Pumpe besitzt einen Asynchronmotor mit hohem Wirkungsgrad sowie integrierten Schutzfunktionen. Die Versorgungsspannung beträgt 220 - 240 V bei einer Frequenz von 50 - 60Hz im Netz. Eine besonders hochwertige Gleitringdichtung mit einem stationären Ring aus Keramik, einem rotierenden Ring aus Graphit, einem Elastomere aus NBR und den sonstigen Komponenten aus Edelstahl (AISI 304 / 303) erlaubt den Einsatz auch unter schwierigen Bedingungen. Die Kreiselpumpe Meta Small verfügt des Weiteren über einen integrierten Membranausgleichbehälter, ein Rückschlagventil, Motorüberwachung sowie Überwachung von Spannung und Motorstrom und des maximalen Anlaufstroms. Als Schutzfunktionen besitzt die Meta Small einen Trockenlaufschutz, Entlüftungsüberwachung, Überwachung der Motorlast, Schutz vor Pumpenblockierung und Überwachung kleinerer Leckagen im System.
• besitzt eine integrierte elektronische Pumpensteuerung mit Frequenzumrichter zur Überwachung und Steuerung der installierten Pumpe. Die Steuerung ermöglicht den automatischen Start und Stopp bei Wasserentnahme und bei Beendigung der Wasserentnahme sowie die Einhaltung eines wählbaren Solldrucks. Der Frequenzumrichter der Steuerung ist in der Lage, den Druck des Wasserkreislaufes durch Veränderung der Drehgeschwindigkeit der Pumpe konstant zu halten. Durch Variieren der Drehgeschwindigkeit je nach dem momentanen Bedarf des Verbrauchers, begrenzt der Inverter die für die Pumpe zulässige Leistung auf das erforderliche Minimum, damit der Bedarf erfüllt werden kann. Bei der Steuerung der Meta Small lässt sich der Betriebsdruck der Anlage (Solldruck) von 1,8 bar bis 4,7 bar einstellen (werksseitige Einstellung bei 5-55: 3,5 bar). Das Gerät startet automatisch die Pumpe, sollte der gewählte Druck unter den gewählten Betriebsdruck fallen (Einschaltdruck) und schaltet die Pumpe druckabhängig wieder ab (Ausschaltdruck). Der gewünschte Betriebsdruck kann einfach und genau über die LCD-Anzeige eingestellt und angezeigt werden.
• Umschaltung zur Ansaugung aus der Zisterne (Regenwasser) oder aus dem Einspeisebehälter bei Regenwassermangel (Trinkwassernachspeisung) erfolgt über ein motorgetriebenes Umschaltventil (Zonenventil). Ein Schwimmerschalter (Standard) oder ein Drucksensor zeigt den Regenwassermangel an, über eine spezielle Steuerung sind diese mit dem Umschaltventil verbunden, so dass eine Umschaltung, für einen störungsfreien Betrieb auch bei Regenwassermangel, zwischen Ansaugung aus der Zisterne oder dem Einspeisebehälter automatisch erfolgt.
• enthält einen Einspeisebehälter zur Trinkwassernachspeisung aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach DIN EN 13077 zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil mit PE-Schwimmer und KTW- und DVGW-W270 Zertifizierung.
• verfügt über eine spezielle Steuerung, welche die Möglichkeit der Einstellung im Automatikmodus (automatische Umschaltung) oder eines manuellen Betriebs (zur Ansaugung über den Einspeisebehälter, z.B. bei Störungen bei der Versorgung mit Regenwasser) bietet. Außerdem ermöglicht die Steuerung den einfachen Anschluss einer Zubringerpumpe und zeigt den aktuellen Betriebsmodus und verschiedene Alarmmeldungen an. In der FA-Version weist die Steuerung noch den Füllstand in der Zisterne in 10%-Schritten aus.
• mit schwarzer Abdeckhaube aus ABS (Kunststoff) als Spritzschutz vor Wasser und zur optischen Abrundung.
• fördert sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser). Das System muss in einer trockenen und frostfreien Umgebung installiert werden, der maximale Betriebsdruck liegt bei 10 bar und die Umgebungstemperatur muss zwischen +0°C bis +40°C liegen.

RWM 555 ID Expert bestehend aus: selbstansaugender mehrstufiger Kreiselpumpe Meta Small mit integrierter elektronischer Steuerung und Frequenzumrichter, integriertem digitalen Manometer, Drucksensor, Überwachung der Stromaufnahme, Bedienfeld mit LCD-Display und verschiedenen Drucktasten sowie integriertem Rückschlagventil und kleinem Ausdehnungsgefäß, motorgesteuertem Umschaltventil 1" (Zonenventil), spezielle Systemsteuerung für den Anschluss Schwimmerschalter / Tauchdrucksonde, Zubringerpumpe, Automatik- oder Manuellem Betrieb, Stagnationsschutz, Einspeisebehälter aus MDPE (Kunststoff) mit 18 Liter Nenn- und 5 Liter Nutzvolumen, freiem Auslauf Typ AB und mechanischem Schwimmerventil DN 17, feuerverzinkter Blechkonsole und Befestigungsmaterial für Wandhalterung, Standardversion mit Schwimmerschalter und 20m Anschlusskabel und Justiergewicht oder F-Version mit Tauchdrucksonde und 25m Schlauchleitung
