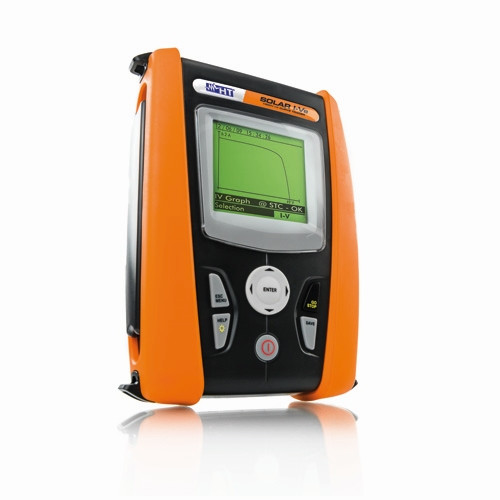

HT Instruments Messgerät für PV Anlagen sowie PV Module & Strings, 1008685

HT Instruments Messgerät für PV Anlagen sowie PV Module & Strings, 1008685, 8033100847666

Das SOLAR I-Ve ermöglicht neben der Leistungsanalyse (AC & DC) einer 1-phasigen PV-Anlage auch die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen bzw. einem Modulstring bis max. 1500 V und 15 A (siehe auch Modell I-V500w).

• zur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-Anlagen
• zur Überprüfung eines Solarmoduls oder eines Strings bis 15 A/1000 V auf Defekte
• zur Überprüfung der technischen Daten eines PV-Moduls gemäß EN 60891
• zur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-Anlagen

Funktion PV-Modul Test

• Peakleistung Pmax (bei STC) und die aktuell gemessene Leistung
• Kurzschlussstrom Isc und Leerlaufspannung Uoc
• Strom Impp und Spannung Umpp
• Füllfaktor FF in %
• eine grafische Darstellung der I-U und PWR Kennlinie bei OPC und STC
• das Gesamtergebnis der Prüfung

Funktion PV-Anlagen Test

• Spannungsmessung in AC & DC
• Strommessung in AC & DC
• Leistung in AC und DC (nur 1-phasige Systeme)
• Wirkungsgrad des Wechselrichters
• Wirkungsgrad Generatorseite
• Temperatur und solare Einstrahlung in (W/m²)
