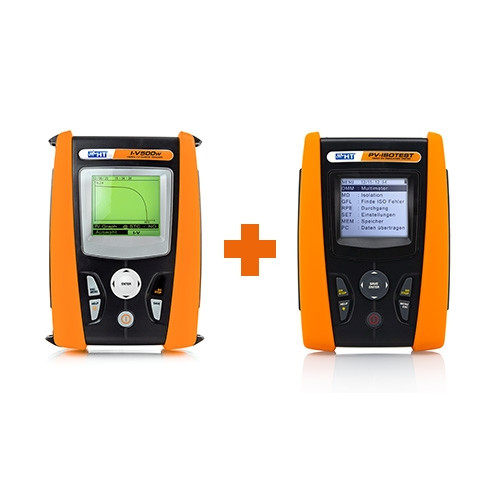

HT Instruments Aktionspaket bestehend aus I-V500w & PV-ISOTEST, 1002350

Hersteller:	HT Instruments
Herstellernummer:	1002350
EAN:	4260173662696

Weitere Artikel von HT Instruments

Technische Daten:

Peakleistungs- und Kennlinienanalysator für PV Module/Strings
PV-Mesgerät für die Abnahme, Fehlersuche & Wartung von PV-Anlagen bis 1500 V DC

HT Instruments Aktionspaket bestehend aus I-V500w & PV-ISOTEST, 1002350, 4260173662696 Das... mehr

Menü schließen

HT Instruments Aktionspaket bestehend aus I-V500w & PV-ISOTEST, 1002350, 4260173662696

Das I-V500w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max. 1500 V und 15 A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Auch die gemessene und auf STC umgerechnete I-U und Leistungskennlinie werden angezeigt. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen. Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage, String, Modulnummer) und Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden. Das I-V400w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW* Software erweitert bzw. aktualisiert werden.

PV-ISOTEST

Isolationsmessung bis 1.500V DC auch an spannungsführenden Systemen
Lokalisierung des Isolationsfehlers an einem PV-String durch die neue GFL-Funktion
Niederohmmessung (Schutzleiter) mit einem Prüfstrom > 200mA
Messung von Polarisationsindex (PI) und dielektrischem Absorptionsverhältnis (DAR)
Messung von AC-Spannungsanteilen im PV String

Das PV-ISOTEST ist eine echte Innovation in unserem exklusiven Sortiment der PV-Messgeräte!
Das PV-ISOTEST ermittelt den Isolationswiderstand eines einzelnen Moduls, eines Strings oder sogar eines gesamten PV-Feldes mit einer Prüfspannung bis zu 1500V DC gemäß der EN62446 (VDE0126-23).
Herkömmliche Isolationsmessgeräte benötigen aufgrund der Präsenz der String-Spannung einen geeigneten Adapter, um die positiven und negativen Anschlüsse des zu prüfenden PV Strings kurzzuschließen. Mit PV-ISOTEST ist die Verwendung eines externen Gerätes nicht erforderlich. Das PV-ISOTEST führt die Isolationsmessungen in voller Autonomie und Autarkie durch. Darüber hinaus zeigt Ihnen das PV-ISOTEST mit Hilfe der neuen GFL-Funktion (Ground Fault Locator) auch die genaue Position eines Isolationsfehlers in einem String der PV Anlage an.
