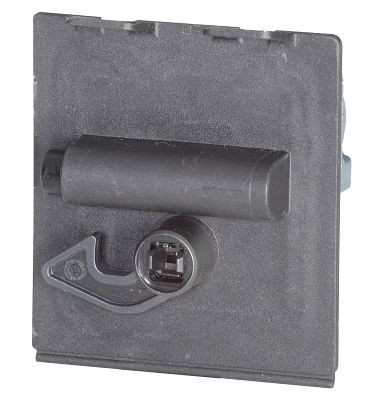

HELLA Stellelement, Zentralverriegelung, 12V, elektrisch, 6NW 011 122-041

HELLA Stellelement, Zentralverriegelung, 12V, elektrisch, 6NW 011 122-041, 4082300558975

Anwendung: Rotatorische Aktuatoren für geringe Kräfte. Aufgrund der sehr platzsparenden Bauform ist dieser Aktuator besonders für Ver- und Entriegelungsanwendungen im Trocken- und Nassbereich (auch z. B. durch Fernbetätigung), in denen lediglich ein geringer Bauraum zur Verfügung steht, geeignet. Beispiele hierfür sind: Tankmodule, Serviceklappen, Handschuhfächer und Verriegelung des Ladesteckers (E-Mobilität). Aufbau und Funktion: In dieser Aktuator-Variante ist eine Rückholfeder und ein Mikroschalter integriert. Mit einer leichten Bewegung des Verriegelungshebels, durch z. B. das Drücken einer Serviceklappe, wird der Mikroschalter betätigt. Daraufhin wird der Aktuator über ein Steuergerät bestromt. Hierdurch wird der Verriegelungshebel des Aktuators komplett zurückgefahren, sodass das Schließsystem offen ist und somit auch die Serviceklappe per Feder öffnet. Danach wird der Aktuator abgeschaltet und der Verriegelungshebel fährt durch die integrierte Rückstellfeder stromlos in die Verriegelungsposition zurück. Zum Verriegeln der Serviceklappe wird diese wieder zugedrückt, wobei der Scharnierarm der Serviceklappe in den Verriegelungshebel des Aktuators einrastet.

• Schutzart: IP5K4
• Elektrisches Ver-/Entriegeln, mit Mikroschalter, Aufrotation elektrisch, Rückrotation über Rückholfeder, mit Softtouch-Button
• Sehr platzsparende Bauform
• Einfache Befestigung durch Rastmontage

OE-Referenzen: BMW 7309680; MERCEDES-BENZ A0038203297
