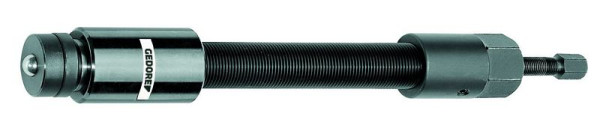

GEDORE Fetthydraulik-Druckspindel 10 to 1/2", Zylinder, 8116100

GEDORE Fetthydraulik-Druckspindel 10 to 1/2", Zylinder, 8116100, 4036976104035

• Für ein kontrolliertes und sicheres Abziehen
• Konzipiert für eine Druckkraft von 10 t
• 12 t oder 15 t
• Das Druckstück kann durch eine Spitze ausgetauscht und bei Bedarf verlängert werden
• Die kleine Druckspindel ist mit einer Ausdrehsicherung gegen ungewolltes Herausdrehen gesichert

Einsatzvorbereitung:

• 1. Vor dem Gebrauch prüfen, ob die Druckspindel weit genug aus der Kappe geschraubt ist, so dass sich das Druckstück in der Ausgangsposition im Hydraulik-Zylinder befindet
• 2. Die Kappe vom Spindelkörper abschrauben. Dazu vorher den Gewindestift lösen
• 3. Den Spindelkörper von unten in die Traverse des Abziehers einschrauben bis der Spindelkörper ca. 60 mm aus der Traverse herausragt
• 4. Die Kappe auf den Spindelkörper bis zum Anschlag aufschrauben und anschließend durch das Eindrehen des Gewindestiftes fixieren
• Einsatz und Arbeitsweise: z. B. HSP3
• 5. Abzieher ansetzen und Spindelkörper mit Schlüssel SW 41 vorspannen
• 5. Abzieher ansetzen und Spindelkörper mit Schlüssel SW 41 vorspannen
• 6. Druckspindel SW 17 in Kappe einschrauben. Die Hydraulik gelangt zum Einsatz. Der Hub des Druckstückes im Hydraulik-Zylinder beträgt max. 12 mm. Das hydraulisch gelöste Werkstück kann durch Drehen des Spindelkörpers mit der Kappe SW 41 vollständig abgez
• 7. Nach Gebrauch wird die Druckspindel SW 17 in die Ausgangsstellung zurückgedreht und das Druckstück in den Hydraulik-Zylinder eingedrückt
