Ganter Winkel für Profilsysteme 30 / 40 Aluminium (GN 961-40-8-40-40-B-SW) VE: 25 Stück 961-40-8-40-40-B-SW günstig versandkostenfrei online kaufen: große Auswahl günstige Preise

Vorschau: Ganter Winkel für Profilsysteme 30 / 40, Aluminium (GN 961-40-8-40-40-B-SW), VE: 25 Stück, 961-40-8-40-40-B-SW

Direkter Versand vom Hersteller

Ganter Winkel für Profilsysteme 30 / 40, Aluminium (GN 961-40-8-40-40-B-SW), VE: 25 Stück, 961-40-8-40-40-B-SW

Hersteller:	Ganter
Herstellernummer:	961-40-8-40-40-B-SW
EAN:	4045525866041

Weitere Artikel von Ganter

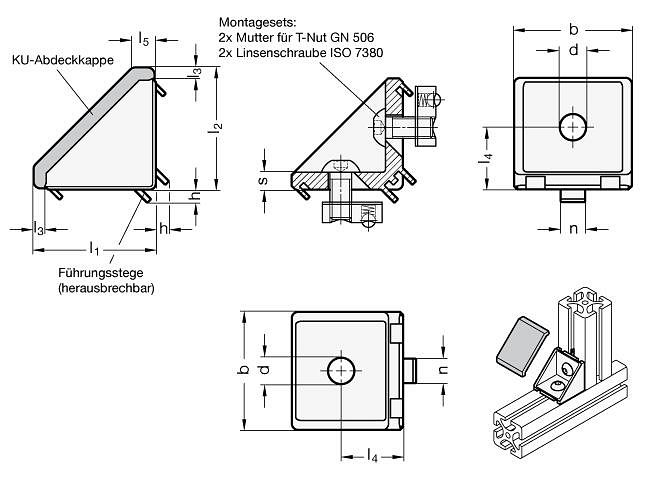

Technische Daten:

l3: 4 mm
l4: 20 mm
RoHS
Gewicht: 0,08 kg
s: 5,6
l5: 7,2 mm
Länge l1: 40 mm
h: 4,1
Oberfläche: SW
Länge l2: 40 mm
d: 8,5
Breite b: 40 mm
b: 38 mm
Nutbreite n: 8 mm
Winkelform: B, mit Montageset, mit Abdeckkappe
VE: 25 Stück

Ganter Winkel für Profilsysteme 30 / 40, Aluminium (GN 961-40-8-40-40-B-SW), VE: 25 Stück,... mehr

Menü schließen

Ganter Winkel für Profilsysteme 30 / 40, Aluminium (GN 961-40-8-40-40-B-SW), VE: 25 Stück, 961-40-8-40-40-B-SW, 4045525866041

Zur Befestigung der Winkel GN 961 werden zunächst die Muttern der Montagesets in die Profilnut eingesetzt und dann der Winkel mit den Linsenschrauben befestigt. Der Führungssteg der Mutter positioniert diese dabei parallel und mittig zur Nut, das Federelement wirkt unbeabsichtigtem Verrutschen entgegen.Bei sich kreuzenden Profilen oder bei Verwendung der Winkel mit Elementen ohne Nut, können die dann störenden Führungsstege herausgebrochen werden.Die Abdeckkappen werden nach erfolgter Montage über vier Nasen eingeschnappt. Sie verleihen den Winkeln ein ansprechendes Aussehen und schützen diesen vor Verschmutzung.Auch bei mehrfacher Verwendung halten die Abdeckkappen dank der elastischen Schnappnasen fest am Winkel. Bei Bedarf sind diese auch einzeln unter der Norm GN 963 lieferbar.
