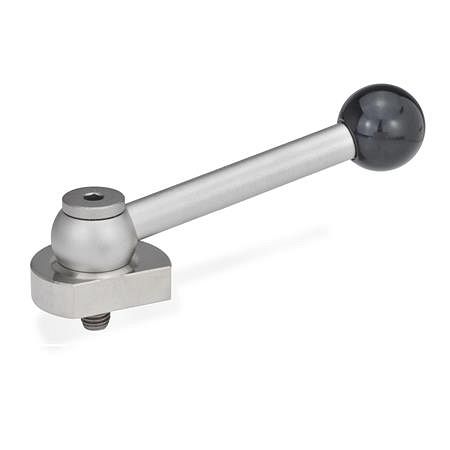

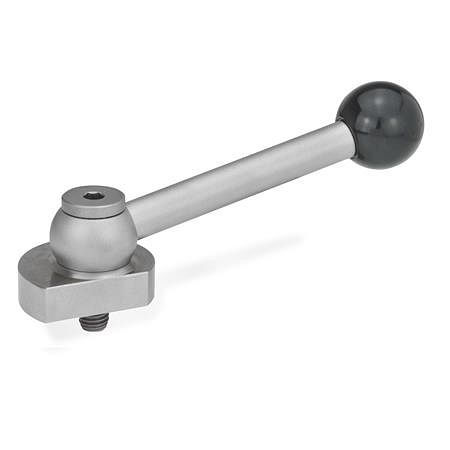

Ganter Spiralexzenter, Klemmung radial, Edelstahl (GN 918.5-40-KV-R), 918.5-40-KV-R

Hersteller:	Ganter
Herstellernummer:	918.5-40-KV-R
EAN:	4045525889941

Weitere Artikel von Ganter

Technische Daten:

d3: 24
d4: 25
l1: 8 mm
l2: 100 mm
RoHS
Gewicht: 0,179 kg
Form: KV, mit Kugelgriff, schräg (Kerbverzahnung)
d5: 10
sw: 15
Gewinde: M 8
h1: 10 mm
h2: 31 mm
h3: 21 mm
h4: 55 mm
h5: 31 mm
d6: 20
Durchmesser d1: 40 mm
Spannrichtung: R, durch Rechtsdrehung (gezeichnete Ausführung)

Ganter Spiralexzenter, Klemmung radial, Edelstahl (GN 918.5-40-KV-R), 918.5-40-KV-R,... mehr

Menü schließen

Ganter Spiralexzenter, Klemmung radial, Edelstahl (GN 918.5-40-KV-R), 918.5-40-KV-R, 4045525889941

Spiralexzenter GN 918.5 ermöglichen bei verhältnismäßig großem Verstellweg und hoher Spannkraft ein schnelles und sicheres Spannen und Lösen. Dabei bietet die Spirale nicht nur den Vorteil, dass die Spannwirkung über die gesamte Spannfläche d. h. in jeder Winkelstellung gleich groß ist, sondern sie ist auch in jeder Stellung selbsthemmend.Der Kugelgriff ist über eine Kerbverzahnung mit dem Spiralexzenter verbunden, sodass die geeignete Spannstellung eingestellt bzw. der Hebel auch ,,nachgestellt’’ werden kann.Schraubbolzen und Anlaufscheibe (siehe Konstruktionshinweise) sind so aufeinander abgestimmt, dass sich der Spiralexzenter nach dem Festschrauben leicht drehen lässt. Durch die Verwendung der Anlaufscheibe werden keine besonderen Anforderungen an die Ausführung der Gewindebohrung gestellt, so ist z. B. auch die Befestigung auf Tischen mit T-Nuten möglich.
