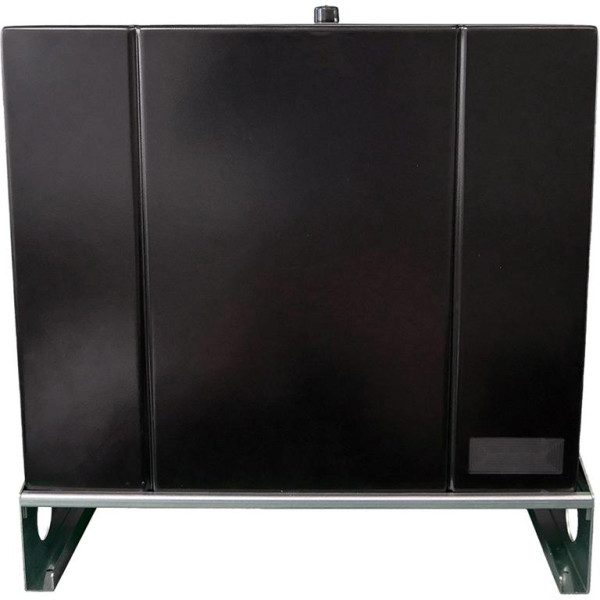

ewuaqua iWater Trinkwassertrennstation gemäß DIN EN 1717 iSplit 5-55 Meta SG, 83136

ewuaqua iWater Trinkwassertrennstation gemäß DIN EN 1717 iSplit 5-55 Meta SG, 83136, 4260769237765

Die kompakte, anschlussfertige und vollautomatische Trinkwassertrennstation dient der Absicherung der Trinkwasserinstallation gemäß EN 1717 und DIN EN 13077 Typ AB gegen Rückverkeimung, Rückfließen und Vermischung durch verkeimtes Wasser der Kategorie 5. Sie besteht aus einer selbstansaugenden, mehrstufigen Edelstahl-Kreiselpumpe, einem elektronischen Pumpenschaltautomaten, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung, einer feuerverzinkten Tragekonsole zur Wand- und Bodenbefestigung sowie einer Abdeckhaube aus ABS. Die SG-Version verfügt über eine schalldämmende Abdeckhaube mit Akustikschaum. Die Pumpe ist robust, korrosionsbeständig und effizient, mit leisem Betrieb und einfacher Wartung. Sie entlüftet das System innerhalb von fünf Minuten bei bis zu 8 Metern Steighöhe und ist mit einem einphasigen Asynchronmotor (220–240 V, 50 Hz) mit Überhitzungsschutz ausgestattet. Der Pumpenschaltautomat schützt die Pumpe vor Trockenlauf und ermöglicht einen einstellbaren Einschaltdruck (1,5–3,5 bar). Das System erfüllt alle Anforderungen an Betriebssicherheit und Hygiene gemäß den relevanten Normen und ist für den Einsatz in trockenen, frostfreien Umgebungen mit Temperaturen von +5 °C bis +40 °C geeignet.

Technische Kurzbeschreibung

• kompakte, anschlussfertige und vollautomatische Trinkwassertrennstation zur Absicherung der Trinkwasserinstallation gegen Rückverkeimung, Rückfließen und Vermischen durch verkeimtes Wasser der Kategorie 5 mit einer Sicherungseinrichtung "freier Auslauf" gemäß EN 1717 sowie DIN EN 13077 Typ AB.
• bestehend aus einer Kreiselpumpe, einem elektronischen Pumpenschaltautomaten, 1,5 m Netzkabel mit Schukostecker, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung, einer feuerverzinkten Tragekonsole zur Wand- und Bodenbefestigung sowie einer Abdeckhaube aus ABS (Kunststoff) und in der SG-Version einer Abdeckhaube aus ABS mit Schalldämmung.
• erfügt über eine mehrstufige und selbstansaugende Kreiselpumpe aus Edelstahl, im kompaktem Design, robust und korrosionsbeständig. Die Pumpe verfügt über eine gute Effizienz und Leistung, ist einfach zu warten und ein spezielles Ventil (Injektor) ermöglicht, dass Luft, die im System vorhanden ist, aus dem System entweichen kann. Die Hydraulik besitzt Lauf- und Leiträder aus einem Technopolymer für eine gute Gleit- und Abriebfestigkeit. Pumpe mit einphasigem Asynchronmotor und einer Spannung von 220 V
• 240 V mit 50 Hz im Netz sowie mit integriertem Überhitzungsschutz. Die Motorwelle wird mit einer Gleitringdichtung aus Keramik / Graphite / NBR abgedichtet, der Motor ist luftgekühlt, deswegen darf die Umgebungstemperatur nicht höher als 40 °C sein. Der Motor kann mit 20 zulässigen Anläufen pro Stunde starten, wobei die Wartezeit zwischen zwei aufeinander folgenden Starts immer mindestens 1 Minute betragen muss. Die maximale Ansaugtiefe der Pumpe beträgt 8 m, der maximale Betriebsdruck liegt bei 6 bar und die Temperatur des geförderten Mediums muss zwischen +5 °C und +35 °C liegen.
• mit elektronischem Pumpenschaltautomaten, der das System automatisch druckabhängig einschaltet und strömungsabhängig ausschaltet sowie die Pumpe vor Trockenlauf schützt. Bei dem Schaltautomat der iSplit ist der Einschaltdruck einstellbar von 1,5
• 3,5 bar und bei einem Durchfluss von <2 Liter / Minute schaltet der Schaltautomat mit einer Nachlaufzeit von ca. 7 Sekunden das System ab. Der Schaltautomat ist ausgestattet mit einem kleinen Wasserpuffer, einem speziellen Rückschlagventil und einer automatischen Reset-Funktion.
• enthält einen Einspeisebehälter aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach DIN EN 13077 zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil mit PE-Schwimmer gemäß EN 1717 sowie DIN EN 13077 Typ AB.
• im Standard mit schwarzer Abdeckhaube aus ABS (Kunststoff) als Spritzschutz vor Wasser und zur optischen Abrundung. In der Version SG ist die Abdeckhaube mit einem hocheffektiven Akustikschaum verkleidet, der eine sehr gute Schalldämmung verspricht (bis zu 25% weniger Geräuschbelastung), ein breites Absorptionsspektrum besitzt, extrem brandhemmend nach Klasse B1 ist und eine hohe chemische Beständigkeit aufweist.
• fördert sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser) und deren Temperatur zwischen +0°C und + 40°C liegt. Die Umgebungstemperatur muss zwischen +5 °C und +40 °C liegen, der maximale Betriebsdruck ist 6 bar und das System darf nur in einer trockenen und frostfreien Umgebung installiert werden.

Trinkwassertrennstation iSplit plus, bestehend aus: mehrstufiger, selbstansaugender Kreiselpumpe, elektronischem Pumpenschaltautomat mit Manometer, Wasserschlagdämpfer und Rückschlagventil, Einspeisebehälter aus MDPE (Kunststoff) mit 18 Liter Nenn- und 5 Liter Nutzvolumen, freiem Auslauf Typ AB und mechanischem Schwimmerventil DN 17, Standard mit schwarzer Abdeckhaube aus ABS und in SG-Version schwarze Abdeckhaube aus ABS mit verklebter Schalldämmung, feuerverzinkter Blechkonsole, Wandhalterung mit Befestigungsmaterial
