ewuaqua iWater Hauswasserwerk mit Druckregler und Außdehungsgefäß easyMatic 6-50 plus, 61272

ewuaqua iWater Hauswasserwerk mit Druckregler und Außdehungsgefäß easyMatic 6-50 plus, 61272, 4260769237352

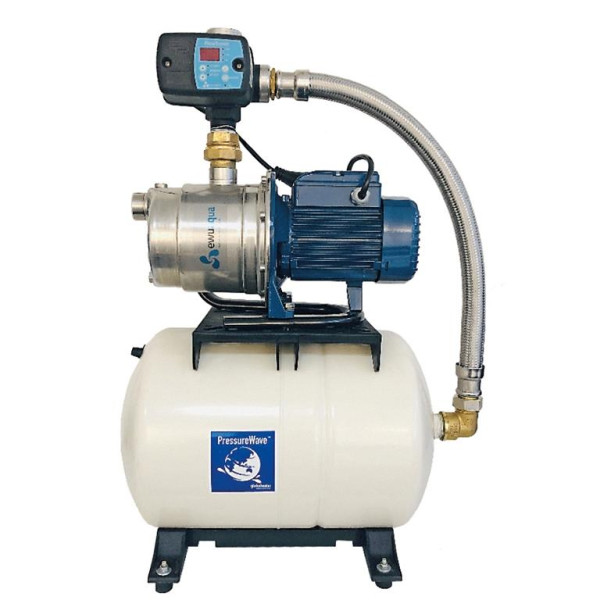

Die easyMatic plus ist ein Hauswasserwerk bestehend aus selbstansaugender Super-Jetpumpe, externem elektronischem Druckregler und einem 20- oder 24-Liter Außdehungsgefäß von GWS. Die verbaute Pumpe ist eine selbstansaugende, horizontale und einstufige Super-Jetpumpe mit Luftkühlung. Durch einen speziellen Hocheffizienzmotor erreicht die Super-Jet den gleichen Druck wie eine klassische Jetpumpe, verdoppelt aber die Förderstrommenge und reduziert den Energieverbrauch um bis zu 50 % durch ein besseres Verhältnis zwischen Verbrauch und Leistung. Pumpengehäuse, Motorwelle und Laufräder aus Edelstahl sowie eine Gleitringdichtung aus Keramik und Graphite, sorgen dafür, dass die Pumpe leistungsstark, störungsunempfindlich und wartungsfrei ist. Die kompakte und einfache Bauform sowie die Verwendung ausschließlich von hochwertigen Materialien garantieren, dass die Pumpe sehr langlebig und äußerst robust ist. Durch einen intergrierten Luftabscheider verfügt die Pumpe über eine Selbstansaugung, d.h. hierdurch kann die Wassersäule aus dem Auffangbehälter oder dem Brunnen angesaugt werden, ohne dass die Ansaugleitung zuvor gefüllt werden muss. Die Pumpe besitzt einen einphasigen 230 V / 50 Hz Hocheffizienzmotor (IEC 60034-30-1) mit in der Wicklung eingebautem thermischen Motorschutz. Die maximale manometrische Ansaughöhe beträgt 9m (HS), der maximale Betriebsdruck 6bar, die Umgebungstemperatur, wie auch die Temperatur des Fördermediums darf 40° C nicht überschreiten und die Pumpe muss frostfrei betrieben werden. Die Pumpe kann im Dauerbetrieb S1 verwendet werden und verfügt über eine Rauschunterdrückung für einen leiseren Betrieb. Die Pumpensteuerung ist ein elektronischer Druckregler, der auf der Druckseite der Pumpe mittels einer 3-teiligen lösbaren Verschraubung installiert ist und mittels dem über den eingestellten Einschalt- und Ausschaltdruck die Pumpe automatisch in Betrieb gesetzt und angehalten werden kann. Die Pumpensteuerung kann wie ein Differenzdruckschalter oder wie ein Umkehrschalter eingesetzt werden (Werkseinstellung als Differenzdruckschalter), außerdem verfügt das Gerät über die Möglichkeit den momentanen Stromverbrauch abzulesen und bietet somit die Überwachung des Betriebes, mit Eingreifen im Falle von Überstrom, Trockenbetrieb und schnellen Betriebszyklen. Die Steuerung verfügt über ein intergriertes digitales Manometer mit Bar oder PSI Anzeige und LED-Leuchtanzeigen zur Funktionskontrolle. Des Weiteren besitzt das System eine automatische Reset-Funktion und eine Betätigungstaste für manuellen Anlauf. Bei der Pumpensteuerung können Einschaltdruck und Ausschaltdruck einfach über das Bedienfeld und die LCD-Anzeige eingestellt werden. Hierbei ist zu beachten, dass der Einschaltdruck im Bereich von 0,5 bar bis 7 bar und der Ausschaltdruck im Bereich von 1 bar bis 8 bar eingestellt werden können sowie des Weiteren lässt sich der Mindestdifferenzdruck von 0,5 bar bis 1,5 bar einstellen, der maximale Differenzdruck liegt bei 7,5 bar. Die vorgenannten Werte zu Einschalt- Ausschalt- und Differenzdruck sind allerdings nur die Rahmenparameter, jede Einstellung ist grundsätzlich an die Eigenschaften der zu steuernden Pumpe anzupassen. Durch die umfangreiche Sensorik, verfügt die Pumpensteuerung und mit ihm die easyMatic plus, über verschiedene weitere Schutz- und Betriebsfunktionen zur Aktivierung und Einstellung. Durch einen Sensor zur Erfassung des momentanen Stromverbrauchs, bietet sie einen Schutz gegen Überstrom (Überlastungsschutz) und auch den einstellbaren Schutz gegen Trockenlauf. Außerdem besitzt das System die Möglichkeit zur Aktivierung einer Warnfunktion bei schnellen Betriebszyklen, d.h. wenn zuviel Luft aus dem Ausdehungsgefäß entwichen ist und die Pumpe infolge dessen zu häufig in Betrieb geht oder abgeschaltet wird. Des Weiteren verfügt der Druckregler noch über eine automatische Reset-Funktion (ART), durch die das System nach einer Betriebsstörung (z.B. Überstrom oder Trockenlauf) mehrmals automatisch gestartet wird, um den Betrieb, soweit möglich, ohne manuellen Eingriff mit der Reset-Taste wieder herzustellen. Daneben lassen sich noch ein Stand-by Modus zur Energieeinsparung aktivieren und die Einschalt- und Ausschaltverzögerung programmieren. Werksseitig sind bei der easyMatic 5-50 der Einschaltdruck auf 1,5 bar und der Ausschaltdruck bei 4,0 bar eingestellt und bei der easyMatic 7-60 liegt der eingestellte Einschaltdruck bei 2,0 bar und der Ausschaltdruck bei 5,0 bar. Das System reguliert lediglich den Einschalt- und den Ausschaltdruck, wirkt jedoch keinen Einfluss auf den Betriebsdruck der Anlage aus, der einzig und allein von den Eigenschaften der Pumpe abhängig ist. Bei der easyMatic plus wurden werksseitig die Schutzfunktionen Trockenlaufschutz und Überstrom aktiviert und auf die Ampere-Werte der zu steuernden Pumpe eingestellt sowie ART und Warnfunktion bei schnellen Betriebszyklen eingeschaltet. Bei der easyMatic ist lediglich die Ausschaltverzögerung mit 7 Sekunden werkseitig eingestellt, eine benötigte oder gewünschte Einschaltverzögerung muss bausseitig eingestellt werden. Bei der Installation der easyMatic plus wird kein Rückschlagventil benötigt, da die Einheit der FlowTronic aus Druckregler und 3-Wege-Verteiler bereits ein intergriertes Rückschlagventil besitzt. Das hochwertige Ausdehnungsgefäß von GWS ist ein horizontales Druckausdehungsgefäß mit austauschbarer Membrane und Standfüßen. Nach der Inbetriebnahme des Membranausdehungsgefäßes, übernimmt das Gefäß (Membrane) die Funktion eines "puffernden" Wasserspeichers für Druckerhöhungsanlagen. Der Druckbehälter gewährleistet damit in der Funktionsanwendung einen gleichmäßigen, notwendigen Wasserdruck mit einer auszuwählenden Wassermenge und verhindert so ein permanentes Anlaufen der Pumpe bei häufiger Öffnung der Abnahmestellen (vor allem bei kurzer Entnahmezeit und kleiner Entnahmemenge). Die Funktionsweise ist so, dass sich die Membrane mit Kaltwasser füllt, bis die vorgegebenen Druckwerte erreicht sind. Bei der Entnahme wird der Wasserinhalt in der Membrane durch den Gegendruck im Gefäß in das Rohrsystem gedrückt. Nach Erreichen der unteren Druckstufe schaltet die Pumpe ein und füllt auch die Membrane des Ausdehnungsgefäßes erneut. Das Ausdehnungsgefäß ist ein verzinkter Behälter aus Spezialstahl für eine lange Betriebsdauer mit Standfüßen. Eine äußere Lackierung vermeidet Rost und Korrosionsbildung. Über einen Flansch aus Edelstahl mit 1" oder 1 1/4" Außengewinde als Wasseranschluss, wird die austauschbare Membrane aus EPDM mit Wasser gefüllt, es kommt so zu keinem direktem Kontakt zwischen Wasser und Behälter. Das Power Expand VAO hat einen werksseitig eingestellten Vordruck von 1,5bar, einen maximalen Betriebsdruck von 10 bar und eine mögliche Betriebstemperatur von -10°C bis +100°C. Je nach Variante verfügt der Druckbehälter über ein Volumen von 20 oder 24 Litern. Der Druckbehälter verfügt über zwei Standfüße zur Bodenaufstellung und eine Montageplatte für Pumpen aus Stahl. Das hochwertige Ausdehungsgefäß hat eine Garantie auf 5 Jahre Wartungsfreiheit. Die easyMatic plus eigent sich besonders gut zur Wasserversorgung aus Zisternen oder Brunnen für die Bewässerung und die Beregnung oder zur Hauswasser- und Nutzwasserversorgung.

Technische Kurzbeschreibung

• Hauswasserwerk mit Super-Jetpumpe, externem elektronischem Druckregler, Drei-Wege-Verteiler mit Rükschlagventil und äußerst hochwertigem Ausdehungsgefäß
• selbstansaugende Super-Jetpumpe mit Luftkühlung. Mit speziellem Hocheffizienzmotor, der den Energieverbrauch um bis zu 50 % reduziert. Pumpengehäuse, Motorwelle und Laufräder aus Edelstahl sowie mit einer Gleitringdichtung aus Keramik und Graphite, die dafür sorgen, dass die Pumpe leistungsstark, störungsunempfindlich und wartungsfrei ist und die Verwendung ausschließlich von hochwertigen Materialien garantieren, dass die Pumpe sehr langlebig und äußerst robust ist. Durch einen intergrierten Luftabscheider verfügt die Pumpe über eine Selbstansaugung.
• fördert sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln. Außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser) und deren Temperatur +40 Grad nicht übersteigt
• verfügt über einen elektronischen Druckregler mit digitaler Anzeige, der über den eingestellten Einschalt- und Ausschaltdruck die Pumpe automatisch in Betrieb setzt und anhält. Da der eletronische Druckregler viele verschiedene Möglichkeiten und Funktionen bietet (z.B.einstellbarer Einschalt- und Ausschaltdruck oder Differnzdruck, Trockenlauf- und Überstromschutz, automatische Reset-Funktion, Warnfunktion für schnelle Betriebszyklen, einstellbare Einschalt- und Ausschaltverzögerung, etc...), sollte das Gerät vor jedem Gebrauch individuell auf die angeschlossene Pumpe und an die Gegebenheiten vor Ort angepasst werden.
• besitzt ein Außdehungsgefäß 20- oder 24-Liter für die Funktion eines "puffernden" Wasserspeichers und verhindert so ein permanentes Anlaufen der Pumpe bei häufiger Öffnung der Abnahmestellen (vor allem bei kurzer Entnahmezeit und kleiner Entnahmemenge). 5 Jahre Garantie auf Wartungsfreiheit.

a) Hauswasserwerk als Kompakteinheit montiert, bestehend aus: einstufiger, horizontaler, selbstansaugender und luftgekühlter Jetpumpe aus Edelstahl mit thermischem Überlastungsschutz, externer elektronischer Druckregler mit kompaktem Gehäuse aus Kunststoff und integriertem digitalen Manometer sowie Bedienfeld mit LCD-Display, LED-Kontrollleuchten und Drucktasten. Außerdem mit Druck- und Srömungssensor, Druckmessumformer, digitaler Druckluftmesser, Sensor zur Überwachung des Stromverbrauchs und intergrierter Druckwandler. Die Kompakteinheit des Druckreglers verfügt des Weiteren noch über einen 3-Wege-Verteiler aus Kunststoff mit integriertem Rückschlagventil und 3x 1" Innengewinde mit Abgnag nach oben, unten und seitlich. Außdehungsgefäß 20- oder 24 Liter als verzinkter Behälter aus Spezialstahl mit einer äußeren weißen Lackierung und Montageplatte für Pumpe aus Stahl sowie 2 Standfüßen. Außerdem einem Flansch aus Edelstahl mit 1" als Wasseranschluss sowie einer austauschbaren Membrane aus EPDM.
