ewuaqua iWater Elektronischer Druckregler Switchmatic 2 M, 62040

ewuaqua iWater Elektronischer Druckregler Switchmatic 2 M, 62040, 4260522183179

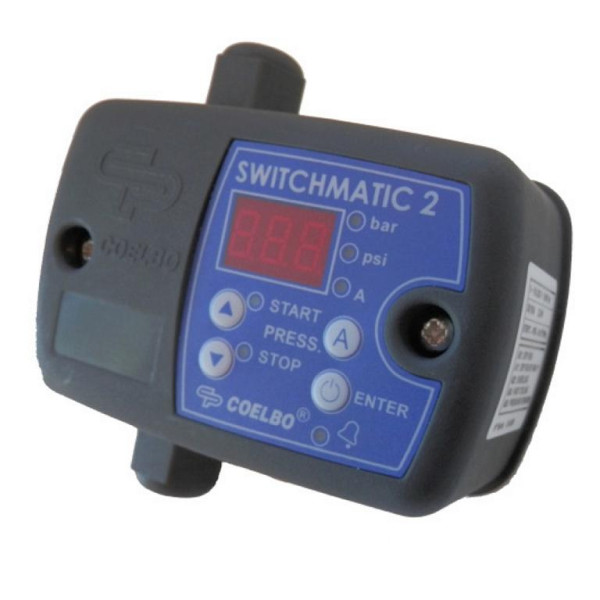

Der Switchmatic 2 ist ein elektronischer Druckregler, der auf der Druckseite der Pumpe installiert wird. Hiermit können einphasige oder dreiphasige Pumpen über den eingestellten Einschalt- und Ausschaltdruck automatisch in Betrieb gesetzt und angehalten werden. Das Gerät kann hierbei wie ein Differenzdruckschalter oder wie ein Umkehrschalter eingesetzt werden. Neben dieser Hauptfunktion zur Steuerung bietet die Switchmatic 2 noch eine Reihe weiterer Funktionen und Möglichkeiten. So bietet das Gerät die Möglichkeit den momentanen Stromverbrauch oder den Druck digital abzulesen sowie die Überwachung des Betriebes mit Eingreifen im Falle von Überstrom, Trockenlaufbetrieb oder zu schnellen Betriebszyklen. Der Switchmatic 2 verfügt über ein integriertes digitales Manometer mit Bar- oder PSI-Anzeige und LED-Leuchtanzeigen zur Funktionskontrolle. Des Weiteren hat der Switchmatic 2 eine automatische Reset-Funktion und eine Betätigungstaste für manuellen Anlauf. Die Version M hat ein 1,5 m langes Kabel mit Schukostecker zum Netzanschluss und 0,3 m Kabel mit Schukokupplung zum Anschluss an die Pumpe. Bei der Version T ist die Verkabelung bauseits zu stellen und zu installieren. Der Anschluss an die Druckleitung erfolgt über eine 1/4" Muffe (zentriert auf der Rückseite des Gerätes) oberhalb der Pumpe und muss bauseits installiert werden. Eine Nutzung in einer Feuchtraumumgebung (hohe Luftfeuchtigkeit) ist möglich, allerdings ist die Verkabelung und die Schutzklasse IP 55 zu beachten. Die Verkabelung bei der Switchmatic 2 erfolgt analog zur Verkabelung eines konventionellen elektromechanischen Druckreglers. Bei dem Switchmatic 2 besteht die Möglichkeit diesen mit einem weiteren Switchmatic 2 zu verbinden und über einen Kaskadenmodus zwei Pumpen gleichzeitig zu steuern. Bei dem Switchmatic 2 können Einschaltdruck und Ausschaltdruck einfach über das Bedienfeld und die LCD-Anzeige eingestellt werden. Hierbei ist zu beachten, dass der Einschaltdruck im Bereich von 0,5 bar bis 7 bar (Version M) / 0,5 bar bis 11,5 bar (Version T) und der Ausschaltdruck im Bereich von 1 bar bis 8 bar (Version M) / 1 bar bis 12 bar (Version T) eingestellt werden können. Des Weiteren lässt sich alternativ ein Mindestdifferenzdruck von 0,5 bar bis 7,5 bar (Version M) / 0,5 bar bis 11,5 bar (Version T) einstellen. Das System reguliert lediglich den Einschalt- und den Ausschaltdruck, hat jedoch keinen Einfluss auf den Betriebsdruck der Anlage, der einzig und allein von den Eigenschaften der Pumpe abhängig ist. Durch die umfangreiche Sensorik, verfügt der Druckregler Switchmatic 2 über verschiedene weitere Schutz- und Betriebsfunktionen. Durch einen Sensor zur Erfassung des momentanen Stromverbrauchs bietet der Switchmatic 2 den Schutz gegen Überstrom (Überlastungsschutz) und auch einen einstellbaren Schutz gegen Trockenlauf, welcher bei der Switchmatic 2 über die Stromstärke (Ampere) erfolgt. Außerdem besteht die Möglichkeit zur Aktivierung einer Warnfunktion bei schnellen Betriebszyklen, d.h. wenn zuviel Luft aus dem Ausdehungsgefäß entwichen ist oder eine ungewollte Leckage vorliegt und die Pumpe infolge dessen zu häufig in Betrieb geht oder abgeschaltet wird. Daneben verfügt der Druckregler Switchmatic 2 über eine automatische Reset-Funktion (ART), durch die das System nach einer Betriebsstörung (z.B. Überstrom oder Trockenlauf) mehrmals automatisch gestartet wird, um den Betrieb, soweit möglich, ohne manuellen Eingriff mit der Reset-Taste wieder herzustellen. Auch bei dieser Funktion ist es möglich, die automatische Reset-Funktion zu aktivieren und zu deaktivieren. Außerdem lassen sich die Dauer und die Anzahl der Versuche einstellen. Es lassen sich noch ein Stand-by-Modus zur Energieeinsparung aktivieren und die Einschalt- und Ausschaltverzögerung programmieren. Die Switchmatic 2 T verfügt noch über einen Spannungsmesser, so dass die Möglichkeit zur Aktivierung einer Schutzfunktion von Unter- oder Überspannung besteht. Der Druckregler Switchmatic 2 hat einen integrierten Druckluftmesser zum Ablesen des Drucks. Die Anzeige erfolgt über das LCD-Display. Verschiedene LED-Lampen weisen auf den Betriebszustand oder auf eine Störmeldung hin. Das Gerät bietet nicht nur die Möglichkeit zur Steuerung einer Pumpe, sondern besitzt auch die Vorraussetzungen mit einer zweiten Switchmatic im Master- und Slave-Modus synchron geschaltet zu werden. Auf diese Weise ist es möglich, zwei Pumpen, die mit abwechselnden Einschaltfrequenzen in Betrieb sind, in Kaskadenschaltung zu steuern und zu überwachen. Die Spannung der Switchamtic 2 ist einphasig 230 V (Version M) oder dreiphasig 400 V (Version T). Die Frequenz beträgt 50 Hz, die Temperatur des Fördermediums darf +40° C (Umgebungstemperatur maximal +50° C) nicht überschreiten und die Schutzklasse ist IP 55. Die anschließbare Pumpenleistung geht bis zu 2,2 kW und 16 A (Version M) und bis zu 4,4 kW und 10 A (Version T). Werkseinstellungen bei der Switchmatic 2: - Anzeige in bar, Einschaltdruck 3 bar, Ausschaltdruck 4 bar - Warnung für schnelle Betriebszyklen (falls Aktivierung, dann Alarmanzeige bei 3 Starts jeweils unter 5 Sekunden) - Stand-by-Modus, automatische Reset Funktion (ART) und Trockenlaufschutz über Stromverbrauch sind deaktiviert - Funktion als Differenzdruckschalter ist aktiviert - Einzelpumpenbetrieb - Mindestdifferenzdruck von 0,5 bar - Einschalt- und Ausschaltverzögerung 0 Sekunden - Trockenlaufschutz bei Einstellung Amperewert der Pumpe und Überstromalarm bei 20% über normalem Amperewert der Pumpe Wichtig ist, dass die Werkseinstellungen der Switchmatic 2 nur Grundeinstellungen dienen. Grundsätzlich ist die Switchmatic 2 vor jedem Gebrauch individuell auf die anzuschließende Pumpe und die Gegebenheiten vor Ort einzustellen.

Verwendungshinweis

• Pumpen, Regenwassermanager, Trinkwassertrennstationen, Hauswasserautomaten, Hauswasserwerke
