Bilz ThermoGrip Schrumpffutter / Schrumpfaufnahme / Schrumpfspannfutter, D1 in mm: 3, A in mm: 94, 9078569

Hersteller:	Bilz
Herstellernummer:	9078569

Weitere Artikel von Bilz

Technische Daten:

Wuchtgüte: Die Futter sind werkseitig feingewuchtet mit G2,5 bei 25.000 U/min, bei Futtern mit Masse > = 1 kg bzw. bei Futtern mit Masse < 1 kg mit Restunwucht < 1 g mm
Rundlaufgenauigkeit der ThermoGrip® Schrumpffutter ≤3µm
Für alle ThermoGrip® Schrumpffutter gilt: Werkzeugschafttoleranzen: Ø 3,4 = h4, Ø 5 = h5, Ø ≥ 6 = h8
Fluiddurchführung: für Kühlmittel geeignet

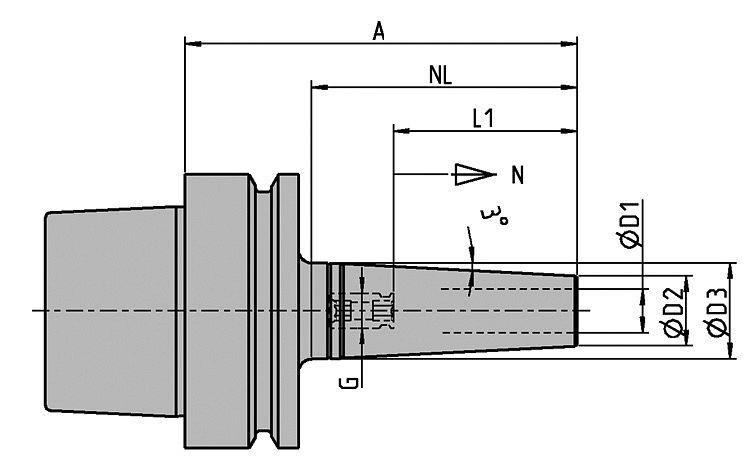

D1 in mm: 3
A in mm: 94
L3 in mm: 74
NL in mm: 70,00
D2 in mm: 9
D3 in mm: 16
L1 in mm: 20
N in mm: 5
G: M6

Bilz ThermoGrip Schrumpffutter / Schrumpfaufnahme / Schrumpfspannfutter, D1 in mm: 3, A in mm:... mehr

Menü schließen

Bilz ThermoGrip Schrumpffutter / Schrumpfaufnahme / Schrumpfspannfutter, D1 in mm: 3, A in mm: 94, 9078569

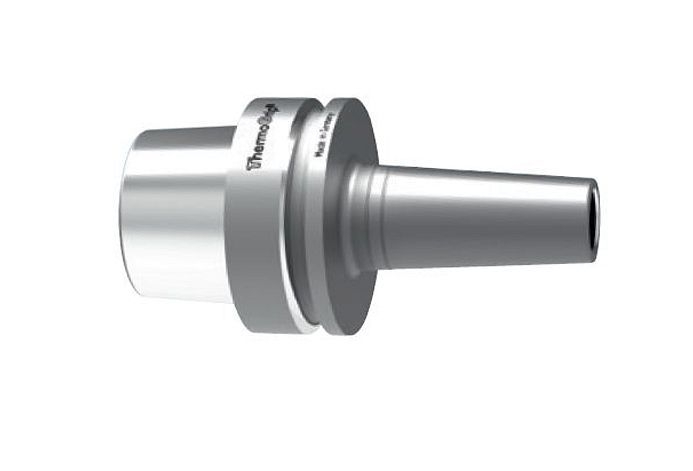

Speziell für den Gesenk- und Formenbau wurde die neue TSF ThermoGrip® Schrumpffutterserie (schlank) entwickelt. Diese ist für das induktive Schrumpfen von Hartmetall-Werkzeugen geeignet. Durch die schlanke Bauform dieser neuen Schrumpffutter-serie gehören Störkanten der Vergangenheit an. Die Außengeometrie der neuen TSF-Schrumpffutter wurde mit einer 3°-Schräge, passend für Formschrägen, ausgelegt. Die schlanken Schrumpffutter sind zusätzlich mit einer nicht-rostenden Beschichtung ausgeführt. Die TSF-Schrumpffutter haben eine Rundlaufgenauigkeit von < 0,003 mm und sind < 1 gmm/kg feingewuchtet. Speziell für diese Schrumpffutter werden in allen neuen Induktionsschrumpfgeräten der ThermoGrip® – Gerätefamilie die Parameter für Schrumpfzeit und Generatorleistung für den jeweils zu schrumpfenden Schaftdurchmesser hinterlegt. Bei älteren Geräteversionen können die Parameter nachgerüstet werden. Somit können auch diese sehr dünnwandigen Schrumpffutter prozesssicher gespannt und wieder gelöst werden, ohne sie dabei zu überhitzen. Aus einer umfassenden Produktpalette für alle gängigen Werkzeugspindeln stehen verschiedene Nutzlängen für jeden Einsatzzweck zur Verfügung.
