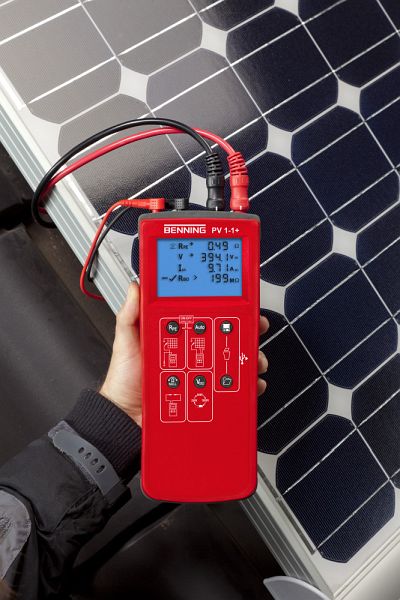

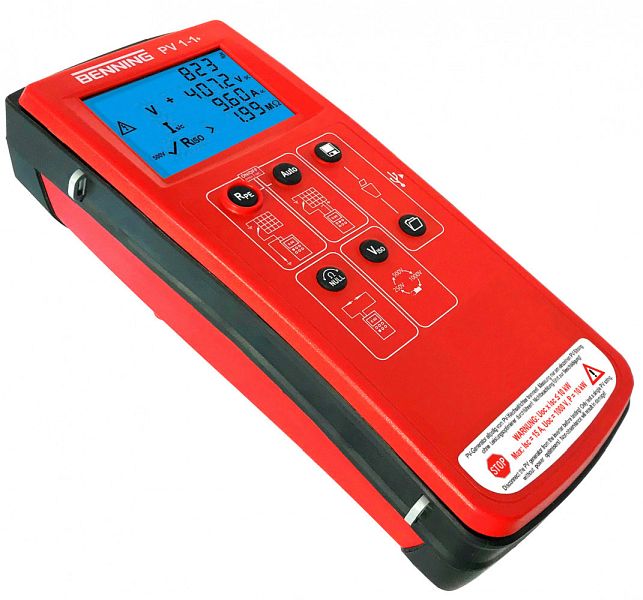

Photovoltaik-Installationstester BENNING PV 1-1+
Geeignet für Solarteure (Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche), Photovoltaik-Sachverständige sowie Service-, Reinigungs- und Wartungsteams. Anwendung: Photovoltaik-Installationstester für die normgerechte Installations- und Wiederholungsprüfung netzgekoppelter Photovoltaik-Systeme gemäß VDE 0126-23 (DIN EN 62446)
Moderne PV-Module verwenden PV-Zelltechnologien mit höheren Wirkungsgraden und einer höheren effektiven Kapazität. Aufgrund der zusätzlichen Kapazität, können diese PV-Module im Kurzschlussfall Einschaltströme erzeugen, die weit über den spezifizierten Kurzschlussströmen (Isc) liegen.

Vorteile des BENNING PV 1-1+

• verbesserte Prüfkompatibilität von PV-Modulen der neuesten Technologie mit hohen Wirkungsgraden
• optimierter Überlastschutz bietet einen 300 % höheren Schutz gegen transiente Kurzschlussströme
• modifiziertes Gehäuse mit umlaufendem Gummischutz und Befestigungsösen zur Aufnahme eines Traggurtes für handfreies Arbeiten
• ein Plus an Prüfkompatibilität
• Ausfallsicherheit
• großer Bedienkomfort
• graphische Anzeige
• mit Hintergrundbeleuchtung der LC-Anzeige

Messungen:
Isolationswiderstandsmessbereich 0.05 MOhm - 199 MOhm. Nennprüfspannung 250 V. Nennprüfspannung 500 V. Nennprüfspannung 1000 V. Nennprüfspannung einstellbar. Isolationswiderstand mit gut/ schlecht-Anzeige. Schutzleiterwiderstandsmessbereich 0.05 Ohm - 199 Ohm. Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter mit 200 mA Prüfstrom. Spannungsmessung ja, 30 V - 400 V AC/DC. Automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung. Leerlaufspannung bis 1000 V DC. Sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC. Funktionstest durch Strommessung bis 40 A AC/ DC, optional BENNING CC 3 (044038). Anzeige und Speicherung der solaren Einstrahlung W/m2 und der PV-Modul-/Umgebungstemperatur mit dem BENNING SUN 2 (050420).

Besonderheiten:
Strang-Strang-Vergleich mit Anzeige bei Abweichung > 5 %. Einfache Bedienung für die schnelle und zuverlässige Prüfung mit automatischem Prüfablauf (Leerlaufspannung, Kurzschlussstrom, Isolationswiderstand). Sichere Messverbindung bei Energielieferung der PV-Anlage. Integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel. Funkverbindung Wireless Sun link zum Einstrahlungs-/ Temperaturmessgerät BENNING SUN 2 (050420). Mit Messwertspeicher für 200 Photovoltaikstränge. Ausführung der Schnittstelle USB-A, für Messwertdownload und Downloadsoftware zur Prüfprotokollerstellung in MS Excel. Automatische Abschaltzeit APO einstellbar bis 10 Min. Stromversorgung Batterie, 6 x 1.5 V Mignon AA LR6.

Inkl. Messleitungen, Krokodilklemmen, MC4-/ Sunclix-Messleitungen, Tasche, 6 x 1.5 V Mignon AA LR6 Batterien, Downloadsoftware, Sicherung 0,5 A (749771)

Leistungsmerkmale:

• verständliche und eindeutige Anzeige aller Messergebnisse
• gefahrlose Messverbindung selbst bei Energielieferung der PV-Anlage
• automatischer Prüfablauf (Leerlaufspannung 1000 V DC, Kurzschlussstrom 15 A DC, Isolationswiderstand)
• automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung
• Nullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussen
• Messwertspeicher für 200 Displayanzeigen für (automatischen) Strang-Strang-Vergleich inkl. Warnung bei einer Abweichung von 5 % der Leerlaufspannung und des Kurzschlussstromes
• USB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS Excel
• ISO-Messergebnis mit gut / schlecht-Anzeige
• integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel
• Funkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät mit dem BENNING SUN 2 (050420)

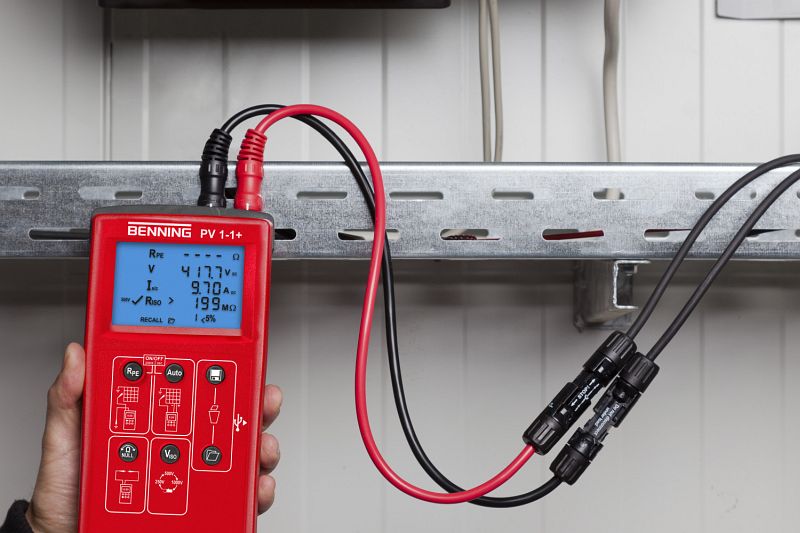

• direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbinder
• einfache Handhabung für netzunabhängige und mobile Prüfungen
• LC-Display mit Hintergrundbeleuchtung
• automatische Abschaltung nach 60 Sekunden
• die Prüfung kann sich auf PV-Module oder die komplette PV-Anlage beziehen

Messfunktionen

• Schutzleiterwiderstandsmessung mit 200 mA Prüfstrom
• Leerlaufspannungsmessung der Solarmodule / PV-Stränge bis 1000 VDC
• sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC über eine interne Beschaltung
• Isolationswiderstandsmessung zwischen den aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)

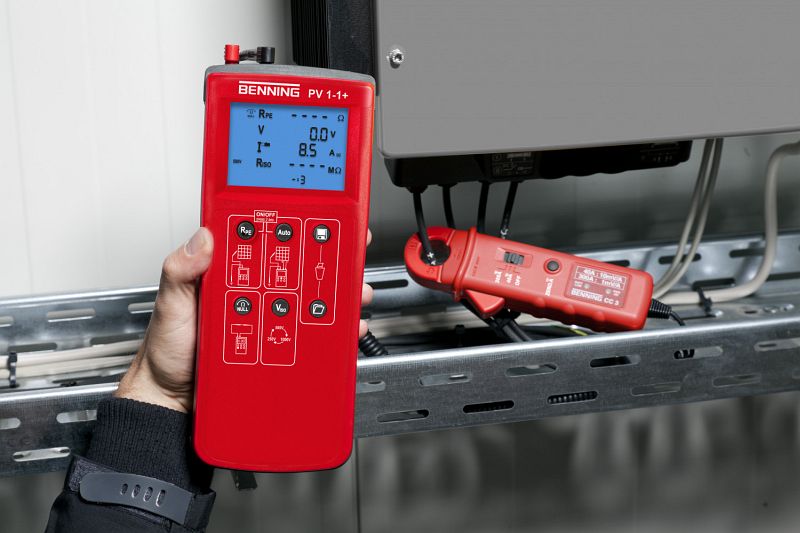

• Funktionstest durch Strommessung bis 40 A AC/ DC (optional Stromzangen­adapter BENNING CC 3, Art.-Nr. 044038)
• Anzeige und Speicherung der solaren Einstrahlung (W / m²) und der PV-Modul- / Umgebungstemperatur mit dem BENNING SUN 2 (050420)

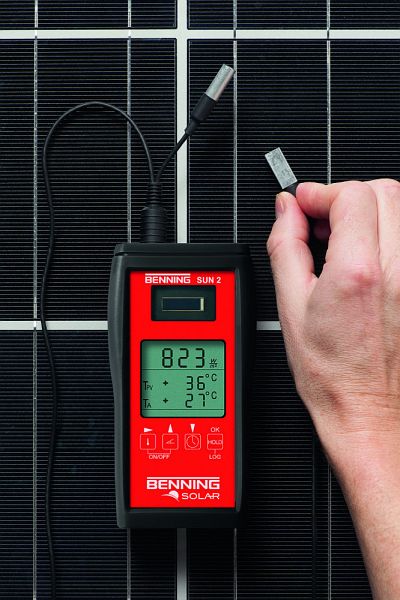

BENNING SUN 2 (050420)Einstrahlungs- und Temperaturmessgerät mit integriertem Digitalkompass zur Dachausrichtungs- und Neigungsmessung.

Anwendung:
Ideal zur Planung, Inbetriebnahme- und Wiederholungsprüfung von netzgekoppelten PV-Systemen gemäß VDE 0126-23 sowie zur Prüfung von thermischen Solaranlagen

Messfunktionen:

• Solare Einstrahlungsmessung in W/m² oder BTU/h/ft²
• 2-Kanal-Temperatursensor zur Messung der Modul- und Umgebungstemperatur
• Digitaler Kompass zur Bestimmung der Himmelsrichtung
• Neigungswinkelmesser zur Bestimmung der Dach-/Modulneigung

Leistungsmerkmale:

• Universelles 4-in-1 Messgerät für alle Prüfungs- und Wartungsarbeiten sowie zur Wirtschaftlichkeitskontrolle von PV-Systemen und thermischen Solaranlagen
• Kalibrierte Photovoltaik-Referenzzelle zur präzisen Messung der solaren Einstrahlung (Bestrahlungsstärke)
• Genaue und reproduzierbare Temperaturmessung über Präzisionssensoren
• Datenlogger-Funktion mit einstellbarer Abtastrate (1 Min. bis 60 Min.) zur Speicherung von 5.000 Datensätzen, bestehend aus Bestrahlungsstärke, Modul-/Umgebungstemperatur und Datum-/Zeitstempel
• Integrierte Echtzeituhr
• Funkverbindung (WirelessSunLink, ca. 30m Reichweite im Freigelände) zu PV-Installationstester BENNING PV 1-1+ (05042101)
• USB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS Excel®
• HOLD-Funktion zur Displayspeicherung
• Automatische Abschaltung nach 2 Minuten
• Stromsparender Bereitschaftsmodus im Datenloggerbetrieb
• Handliche und robuste Gehäuseausführung

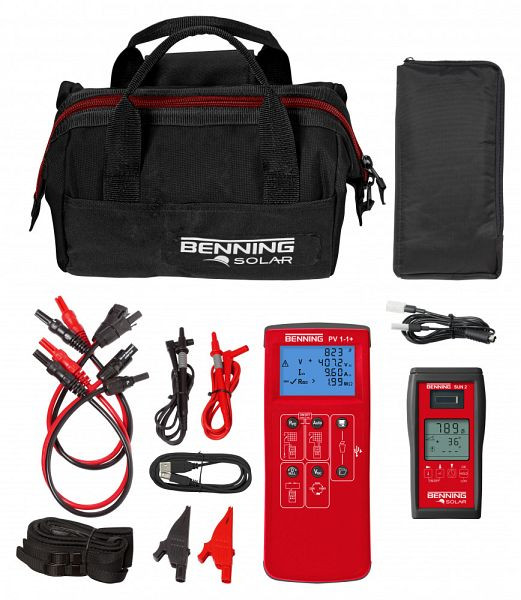

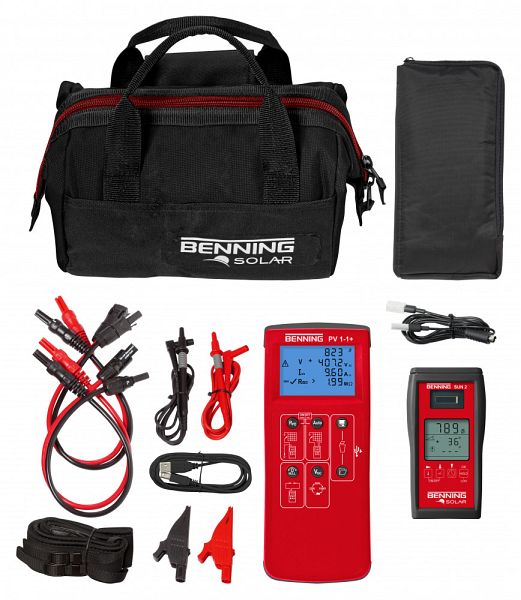

Dieses Set beinhaltet:

• BENNING PV 1-1+ (05042101)
  • Transporttasche
  • Trageriemen
  • 4mm Messleitungen
  • Krokodilklemmen
  • MC4- und Sundix-PV-Messleitungen
  • Batteriesatz (6x AA)
  • Micro-USB-Kabel
  • Downloadsoftware
• BENNING SUN 2 (050420)
  • Tasche
  • Gummischutzrahmen
  • Modul- und Umgebungstemperatursensor
  • Batteriesatz

Lieferumfang:
Transporttasche, Trageriemen, 4mm Messleitungen, Krokodilklemmen, MC4- und Sundix-PV-Messleitungen, Batteriesatz (6x AA), Micro-USB-Kabel, Downloadsoftware
