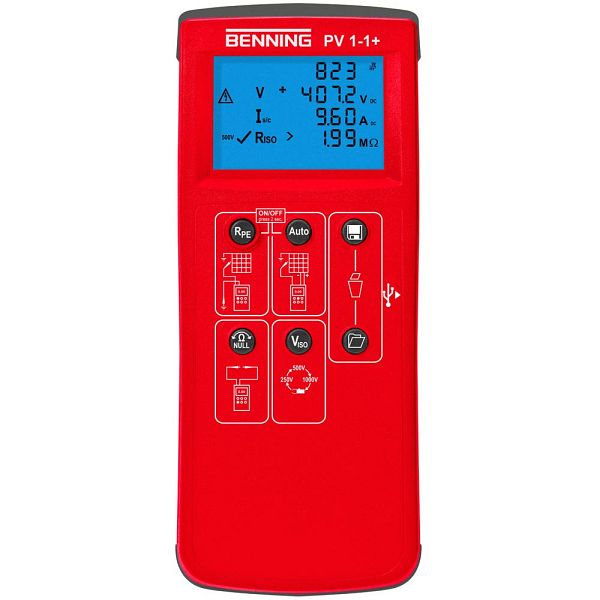

Photovoltaik-Installationstester BENNING PV 1-1+
Geeignet für Solarteure (Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche), Photovoltaik-Sachverständige sowie Service-, Reinigungs- und Wartungsteams. Anwendung: Photovoltaik-Installationstester für die normgerechte Installations- und Wiederholungsprüfung netzgekoppelter Photovoltaik-Systeme gemäß VDE 0126-23 (DIN EN 62446)
Moderne PV-Module verwenden PV-Zelltechnologien mit höheren Wirkungsgraden und einer höheren effektiven Kapazität. Aufgrund der zusätzlichen Kapazität, können diese PV-Module im Kurzschlussfall Einschaltströme erzeugen, die weit über den spezifizierten Kurzschlussströmen (Isc) liegen.

Vorteile des BENNING PV 1-1+

• verbesserte Prüfkompatibilität von PV-Modulen der neuesten Technologie mit hohen Wirkungsgraden
• optimierter Überlastschutz bietet einen 300 % höheren Schutz gegen transiente Kurzschlussströme

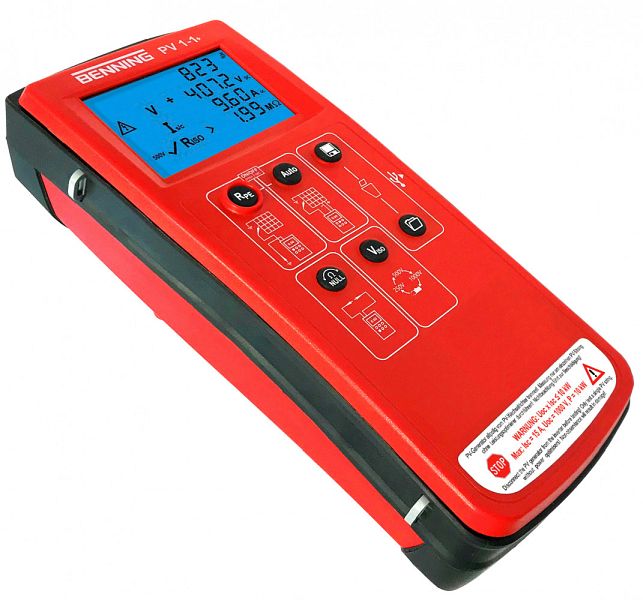

• modifiziertes Gehäuse mit umlaufendem Gummischutz und Befestigungsösen zur Aufnahme eines Traggurtes für handfreies Arbeiten
• ein Plus an Prüfkompatibilität
• Ausfallsicherheit
• großer Bedienkomfort
• graphische Anzeige
• mit Hintergrundbeleuchtung der LC-Anzeige

Messungen:
Isolationswiderstandsmessbereich 0.05 MOhm - 199 MOhm. Nennprüfspannung 250 V. Nennprüfspannung 500 V. Nennprüfspannung 1000 V. Nennprüfspannung einstellbar. Isolationswiderstand mit gut/ schlecht-Anzeige. Schutzleiterwiderstandsmessbereich 0.05 Ohm - 199 Ohm. Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter mit 200 mA Prüfstrom. Spannungsmessung ja, 30 V - 400 V AC/DC. Automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung. Leerlaufspannung bis 1000 V DC. Sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC. Funktionstest durch Strommessung bis 40 A AC/ DC, optional BENNING CC 3 (044038). Anzeige und Speicherung der solaren Einstrahlung W/m2 und der PV-Modul-/Umgebungstemperatur, optional BENNING SUN 2 (050420).

Besonderheiten:
Strang-Strang-Vergleich mit Anzeige bei Abweichung > 5 %. Einfache Bedienung für die schnelle und zuverlässige Prüfung mit automatischem Prüfablauf (Leerlaufspannung, Kurzschlussstrom, Isolationswiderstand). Sichere Messverbindung bei Energielieferung der PV-Anlage. Integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel. Funkverbindung Wireless Sun link zum optionalen Einstrahlungs-/ Temperaturmessgerät BENNING SUN 2 (050420). Mit Messwertspeicher für 200 Photovoltaikstränge. Ausführung der Schnittstelle USB-A, für Messwertdownload und Downloadsoftware zur Prüfprotokollerstellung in MS Excel. Automatische Abschaltzeit APO einstellbar bis 10 Min. Stromversorgung Batterie, 6 x 1.5 V Mignon AA LR6.

Inkl. Messleitungen, Krokodilklemmen, MC4-/ Sunclix-Messleitungen, Tasche, 6 x 1.5 V Mignon AA LR6 Batterien, Downloadsoftware, Sicherung 0,5 A (749771)

Leistungsmerkmale

• verständliche und eindeutige Anzeige aller Messergebnisse
• gefahrlose Messverbindung selbst bei Energielieferung der PV-Anlage
• automatischer Prüfablauf (Leerlaufspannung 1000 V DC, Kurzschlussstrom 15 A DC, Isolationswiderstand)
• automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung
• Nullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussen
• Messwertspeicher für 200 Displayanzeigen für (automatischen) Strang-Strang-Vergleich inkl. Warnung bei einer Abweichung von 5 % der Leerlaufspannung und des Kurzschlussstromes
• USB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS Excel
• ISO-Messergebnis mit gut / schlecht-Anzeige
• integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel
• Funkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2

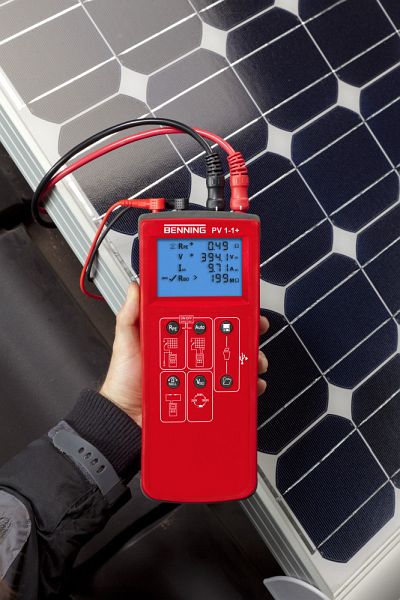

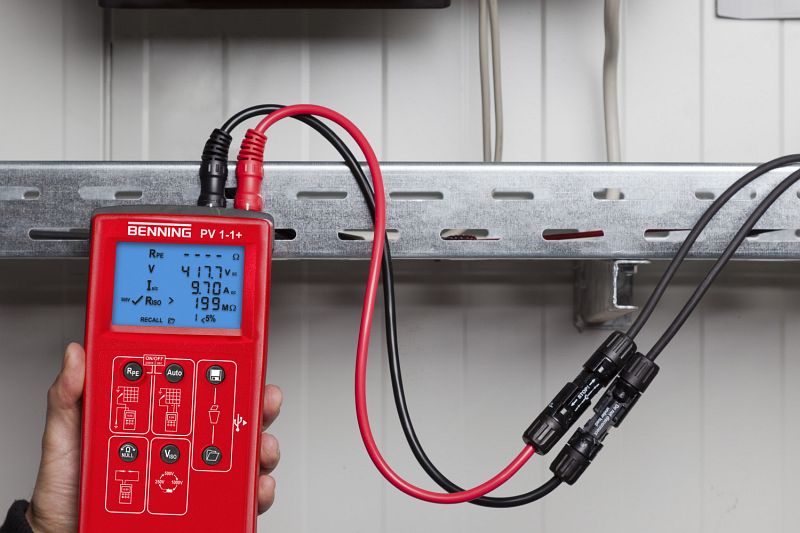

• direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbinder
• einfache Handhabung für netzunabhängige und mobile Prüfungen
• LC-Display mit Hintergrundbeleuchtung
• automatische Abschaltung nach 60 Sekunden
• die Prüfung kann sich auf PV-Module oder die komplette PV-Anlage beziehen

Messfunktionen

• Schutzleiterwiderstandsmessung mit 200 mA Prüfstrom
• Leerlaufspannungsmessung der Solarmodule / PV-Stränge bis 1000 VDC
• sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC über eine interne Beschaltung
• Isolationswiderstandsmessung zwischen den aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)

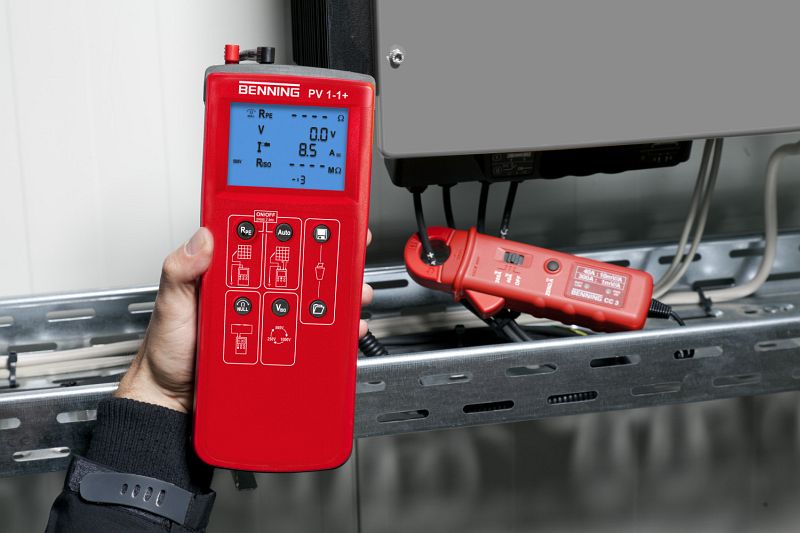

• Funktionstest durch Strommessung bis 40 A AC/ DC (optional Stromzangen­adapter BENNING CC 3, Art.-Nr. 044038)
• Anzeige und Speicherung der solaren Einstrahlung (W / m²) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2, Art.-Nr. 050420)

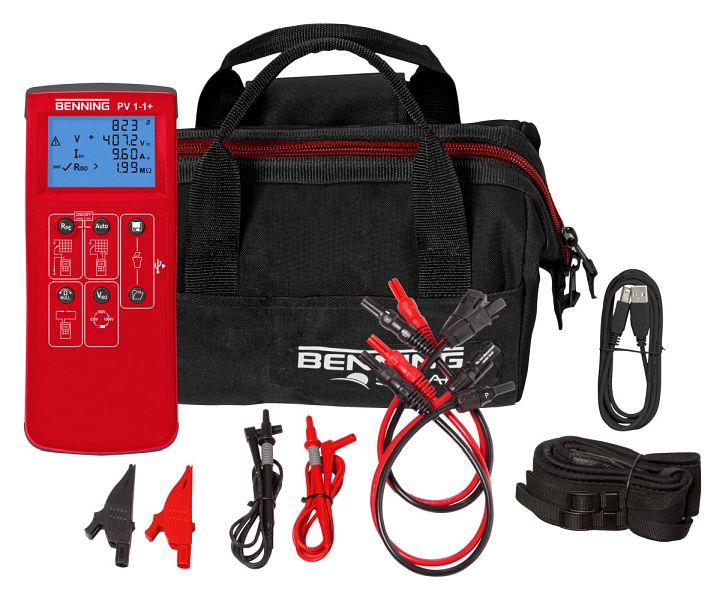

Lieferumfang:
Transporttasche, Trageriemen, 4mm Messleitungen, Krokodilklemmen, MC4- und Sundix-PV-Messleitungen, Batteriesatz (6x AA), Micro-USB-Kabel, Downloadsoftware
