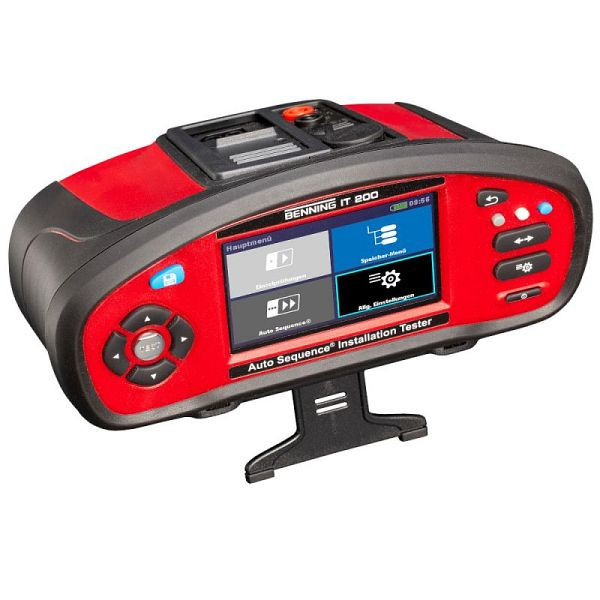

Benning IT 200 Installationstester, Anzeige: 4,5“ kapazitiver Farb-Touchscreen, 044106

Benning IT 200 Installationstester, Anzeige: 4,5“ kapazitiver Farb-Touchscreen, 044106, 4014651441064

Auto Sequence® Installationstester für die rationelle Prüfung und Dokumentation elektrischer Anlagen und EV-Ladestationen (Wallboxen) der Ladebetriebsart 3, sowie Sicherheitstechnische Prüfungen an elektrischen Anlagen gemäß VDE 0100/0105 und IEC 60364 nach Errichtung, Änderung oder als regelmäßige Wiederholungsprüfung.

Messfunktionen

• RLOW-Messung mit 200 mA DC Prüfstrom und automatischer Polaritätsumkehr
• PE-Widerstandsmessung unter Netzspannung (3-Leiter-Methode)
• Isolationswiderstand mit Prüfspannung von 50 V - 1000 V DC
  • RISO ALL, Autotest zwischen allen Leitern (L-N, L-PE und N-PE)
  • RISO-Vorprüfung, schützt angeschlossene Geräte vor Prüfschäden
• Schleifen- (LOOP) und Leitungsimpedanz (LINE) mit 20 A Prüfstrom inkl. Kurzschlussstrom-/ Spannungsfallberechnung für präzise Messergebnisse
• Prüfung diverser RCD-Typen:
  • allgemein, selektiv
  • AC, A, F, B, B+
  • EV RCD, EV RCM (RDC-DD)
  • MI RCD
  • PRCDs
• RCD-Prüfung mit RCD Auto-, RCD t-, RCD I- und Uc-Messung
• TRMS Spannungs- und Frequenzmessung, Drehfeld- und Varistorprüfung
• Erstfehler-Ableitstrom im IT Netz (ISFL)

Messfunktionen über optionales Zubehör

• Prüfung von 1- und 3-phasigen EV-Ladestationen (Wallboxen) inkl. Funktionsprüfung/Erprobung des Ladevorgangs über optionalen Prüfadapter BENNING EV 3-2 (044169)
• Zwei Methoden zur Erdungswiderstandsmessung über optionales Erdungsset (044113) (nicht selektiv) und Stromzangenadapter BENNING CC 4-1/CC 4-2 (044166/044167) (selektiv)
• TRMS Strom-, Leistungs- und Oberwellenmessung (THD) über optionale Stromzangen BENNING CC 4-1/CC 4-2 (044166/044167)

• TRMS Lastströme bis 300 A AC/DC über AC/DC-Stromzangenadapter BENNING CC 3 (044038)
• Prüfung von 5-poligen, 16 A CEE-Steckdosen über optionalen CEE-Messadapter BENNING TA 6 (044168)
• Beleuchtungsstärkemessung über optionalen BENNING Luxmeter Typ B (044111)

Leistungsmerkmale:

• Einzelprüfungen und vorprogrammierte Auto Sequence®-Messungen für TN-/TT-Netze und EV-Ladestationen (Wallboxen)
• Automatische Prüfungen über einen Tastendruck
  • Z Auto (U, Zln, Zlpe, Ipsc, Uc) und RCD Auto (RCD t, RCD I, Uc)
  • Auto TN rcd (U, Zln, Zlpe, Rpe, ΔU), Auto TN, -TT und Auto IT
• Spannungsmonitor zur Online-Überwachung der Prüfanschlüsse
• Leistungsstarker 4400 mAh Li-Ionen Akkupack für lange Betriebszeiten (optional auf 8800 mAh (044170) erweiterbar)
• Großer Messwertspeicher auf 8 GB SD-Karte
• USB-, RS 232- und Funkschnittstelle (Cordless-Link) zur Datenübertragung
• Kostenlose Firmware-Updates über PC-Software
• Kalibrierzertifikat im Lieferumfang

Innovatives Bedienkonzept

• Bedienung über 4,5“ Farb-Touchscreen und Drucktasten
• Auftrags-Manager zur Bearbeitung und Verwaltung von Prüfaufträgen
• Erstellung vielschichtiger Anlagenstrukturen inklusive der geplanten Messungen direkt am Ort der Prüfung und am PC
• Geräteadministrator- und Benutzerkontenverwaltung
• Alle Messfunktionen mit Hilfefunktion und PASS/FAIL-Anzeige über hinterlegte Sicherungskennlinien für LOOP-/ LINE-Messungen
• Anschluss für Barcodescanner zur Identifizierung der Messstelle

Prüfung von EV-Ladestationen (EVSE Mode 3) (Wallboxen)

• Speziell abgestimmte Auto Sequences® für 1- und 3-phasige Wallboxen inkl. Funktionsprüfung/Erprobung des Ladevorgangs über optionalen Messadapter BENNING EV 3-2 (044169)
• Prüfung von EV-RCD und 6 mA DC Fehlergleichstrom-Überwachungs-Einrichtungen (RDC-DD) gemäß IEC 62955 mit Messung der Auslösezeit und Auslösestrom
• Dokumentation über vorgefertigte EVSE-Prüfprotokolle

Protokoll-Software BENNING PC-Win IT 130-200

• Für die professionelle Verwaltung und Dokumentation von Prüfaufträgen für die Erst- und Wiederholungsprüfung
• Erstellung umfangreicher Anlagenstrukturen inkl. der geplanten Messungen (Einzelprüfungen und Auto Sequences®) und Übertragung zum BENNING IT 200
• Dokumentation über vorgefertigte Prüfprotokolle für elektrische Anlagen und EV-Ladestationen (Wallboxen) sowie einfache Prüfberichte
• Unterstützt den Datenimport (EUL-Datei) und den vorhandenen Funktionsumfang des BENNING IT 130
• Exportfunktion der Prüfdaten nach MS Excel® und in das XML-Format
• Mehrfachinstallation ohne Zusatzkosten möglich
• Kostenloser Download und zukünftige Software-Updates.

Lieferumfang:
Gepolsterte Tragetasche, Protokoll-Software BENNING PC-Win IT 130-200 über Downloadlink, USB-Schnittstellenkabel, Commander-Prüfstecker, universelle 3-Leiter-Prüfleitung, Prüfspitzen- / Krokodilklemmensatz, wiederaufladbarer Li-Ionen Akkupack (4400 mAh), Ladegerät, 8 GB SD-Karte, Kalibrierzertifikat
