Benning EV 3-2 Messadapter für EVSE-Ladestationen, 044169

Benning EV 3-2 Messadapter für EVSE-Ladestationen, 044169, 4014651441699

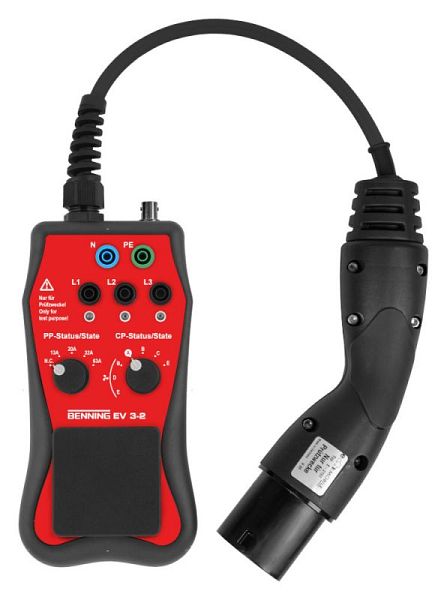

Messadapter mit Stecker-Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an 1- und 3-phasigen E-Ladestationen.
BENNING EV 3-2 ist ein Messadapter speziell für die Prüfung von E-Ladestationen in Kombination mit einem geeigneten Installationsprüfgerät.

• Prüfsteckdose und 4 mm Buchsen für die einfache Verbindung mit einem Installationsprüfgerät
• Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung
• Proximity Pilot (PP) überprüft die Codierung der Ladekabel zur Ladestrombegrenzung
• Control Pilot (CP) simuliert den Fahrzeugstatus A, B,C, D und E (Kurzschluss zwischen CP-PE)
• BNC-Anschluss für den CP-Signalausgang zur Überprüfung mit einem Oszilloskop
• Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert)

Anwendung:

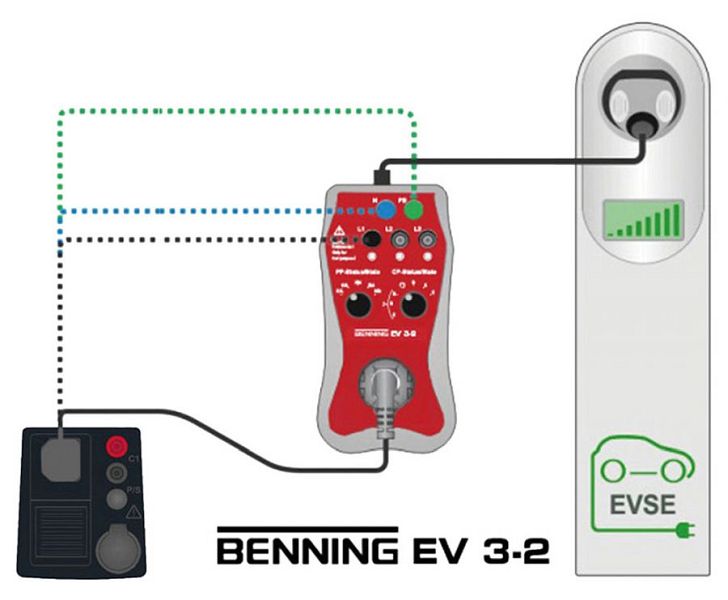

Der Messadapter BENNING EV 3-2 ermöglicht mit dem Installationsprüfgerät BENNING IT 130 Sicherheits- und Funktionsprüfungen an bestimmten Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110) durchzuführen. BENNING EV 3-2 ist für die Prüfung von Ladestationen gemäß DIN EN / IEC 61851-1 (VDE 0122-1) der Ladebetriebsart „Mode 3“ vorgesehen und besitzt einen Typ-2-Steckverbinder gemäß IEC / EN 62196. BENNING EV 3-2 stellt den sicheren Kontakt zum BENNING Installationsprüfgerät her und löst durch Simulation eines Elektrofahrzeugs den Ladevorgang der Ladestation aus.

Leistungsmerkmale:

• Anzeige der Phasenspannungen über LEDs
• Prüfen von E-Ladestationen auch bei fest angeschlossenem Ladekabel

Fahrzeugsimulation (CP):
Die Codierungen für Ladekabel werden per Drehwahlschalter simuliert.

• Kein Kabel: ∞ Ω
• 13 A Kabel: 1500 Ω
• 20 A Kabel: 680 Ω
• 32 A Kabel: 220 Ω
• 64 A Kabel: 100 Ω

Lieferumfang:

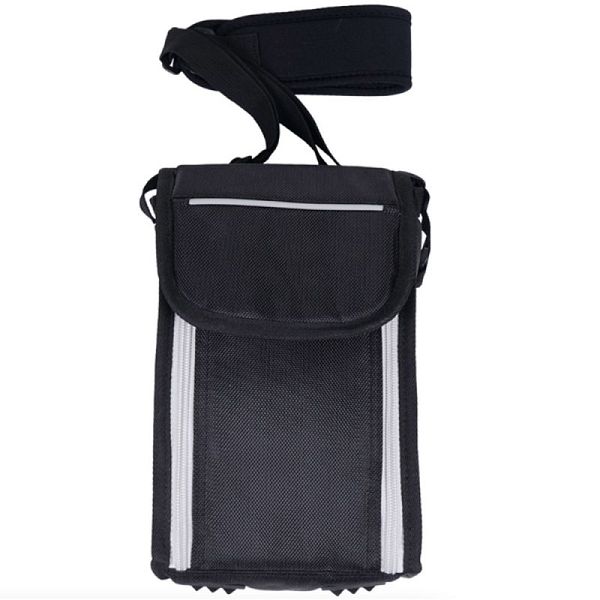

Messadapter, Schutztasche
