Benning Adapterkoffer MA EV 1 Schnittstelle: Mini-USB (Daten und Firmware-Update) 044164 günstig versandkostenfrei online kaufen: große Auswahl günstige Preise

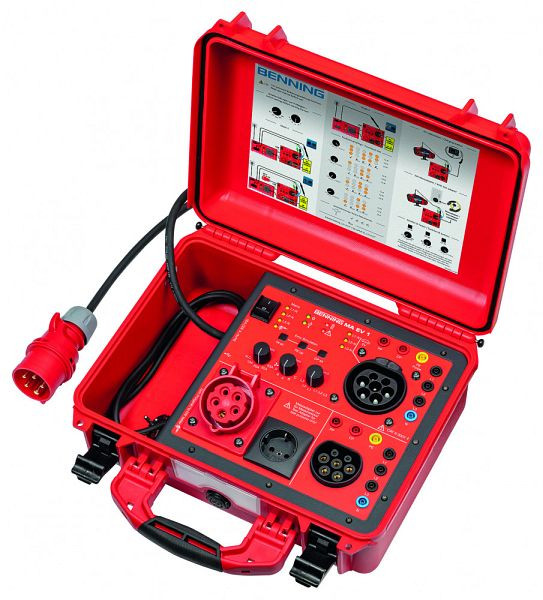

Vorschau: Benning Adapterkoffer MA EV 1, Schnittstelle: Mini-USB (Daten und Firmware-Update), 044164

SEHR BELIEBT! 19 weitere Personen sehen sich diesen Artikel gerade an

SCHNELL SEIN LOHNT SICH! Aufgrund der hohen Nachfrage, nur noch wenige Stück verfügbar

Direkter Versand vom Hersteller

Benning Adapterkoffer MA EV 1, Schnittstelle: Mini-USB (Daten und Firmware-Update), 044164

Hersteller:	Benning
Herstellernummer:	044164
EAN:	4014651441644

Weitere Artikel von Benning

Technische Daten:

Steckverbinder Infrastrukturseite: Typ 2, CEE (16A, 5-polig), Schutzkontaktsteckdose und 4 mm Sicherheitsbuchsen (L1/L2/L3, N, PE, PP, CP)
Steckverbinder Fahrzeugseite: Typ 2 und 4 mm Sicherheitsbuchsen (L1/L2/L3, N, PE, PP, CP)
Versorgung: 16 A Netzanschlusskabel mit Schutzkontaktstecker (L = 1,5 m), 16 A CEE (5-polig) Netzanschlusskabel (L = 2 m)
Schnittstelle: Mini-USB (Daten und Firmware-Update)
Schutzart: IP 67 (staub-/wasserdicht) bei geschlossenem Koffer
Abmessungen (L x B x H): 410 x 350 x 170 mm
Gewicht: 6,5 kg

Benning Adapterkoffer MA EV 1, Schnittstelle: Mini-USB (Daten und Firmware-Update), 044164,... mehr

Menü schließen

Benning Adapterkoffer MA EV 1, Schnittstelle: Mini-USB (Daten und Firmware-Update), 044164, 4014651441644

Messadapter für EV-Ladekabel (Mode 2, Mode 3) und Wallboxen
Aktiver Messadapter für 3-phasige Betriebsmittel bis 16 A CEE

Normgerechte Prüfung von EV-Ladekabel Mode 2 (Notladekabel) und Mode 3 in Kombination mit Gerätetester ST 755 / ST 755+ / ST 760 / ST 760+ gemäß DIN EN 50678 (VDE 0701) und DIN EN 50699 (VDE 0702)
Prüfung von Wallboxen in Kombination mit Installationsprüfgerät IT 200 / IT 130 gemäß DIN VDE 0100-600 und DIN VDE 0105-100
Fahrzeugsimulation (CP-Status) und Simulation der Stromtragfähigkeit des Ladekabels (PP-Status)
Fehlersimulation: Kurzschluss Diode, Kurzschluss CP-Signal und PE offen
LED-Anzeigen für Netz- (L1/L2/L3-N) und Fahrzeugseite (L1/L2/L3-N)
Mini-USB-Schnittstelle für Datenaustausch Gerätetester und Firmware-Update

EV-Ladekabel Mode 2 (Notladekabel)

Messung von RPE, RISO (In/Out), IPE/IBer. (1- und 3-phasig aktiv)
Prüfung der Steuer- und Schutzeinrichtung:
- Auslösezeit/-strom (30 mA AC, 6 mA DC)
- Simulation PE-Fehler auf Infrastrukturseite (Phase auf PE, PE offen)
- Fehlersimulation auf Fahrzeugseite (Diode kurz, CP-Signal kurz, PE offen) mit Messung der Abschaltzeiten gemäß DIN EN 61851-1 (VDE 0122-1)
Funktionsprüfung und Messung des CP-Signals (Tastverhältnis, Amplitude, Frequenz) für CP-Status A, B, und C sowie der Stromtragfähigkeit (PP-Signal) des Kabels

EV-Ladekabel Mode 3

Messung von RPE, RISO, Stromfähigkeit des Kabels
Funktionsprüfung auf Durchgang, Kurzschluss, Drehfeld der Leiter

Wallboxen

Funktionsprüfung durch Fahrzeugsimulation CP-Status A, B, C, D und Kabelsimulation (PP-Status) über optionalen Messadapter (10236543)
Fehlersimulation Fahrzeugseite: Diode kurz, CP-Signal kurz, PE offen
4 mm Sicherheitsbuchsen zum Anschluss des Installationsprüfgerätes

Lieferumfang:
Messadapter im Koffer, Kaltgeräteleitung auf 4 mm Sicherheits-Turmstecker, Mini-USB-Kabel, Kalibrierzertifikat
