Metrel Dreiphasen-Netzqualitätsanalysator Master Q4 - Standard Set, MI 2885 ST

Metrel Dreiphasen-Netzqualitätsanalysator Master Q4 - Standard Set, MI 2885 ST, 3831063426349

Das MI 2885 PowerMasterQ4 ist ein tragbares Messgerät für die Analyse der Netzqualität in Dreiphasensystemen, das dem Benutzer mit seinem großen, übersichtlichen Grafik-Farbdisplay gestattet, durch einfaches Anschließen des Geräts Unregelmäßigkeiten der Harmonischen Oberschwingungen, Phasenverschiebungen und Wellenformen in der Anlage festzustellen. Das Gerät wurde sowohl für Langzeitaufzeichnungen als auch für die Suche und Behebung von Netzqualitätsproblemen in Dreiphasen- und Einphasen-Energieverteilungssystemen entwickelt. Die handlichen Quick Set-Tasten machen das Gerät noch benutzerfreundlicher und ermöglichen einen schnelleren Datenüberblick für die Fehlerbehebung. Das moderne Softwarepaket PowerView3 ermöglicht detaillierte Analysen der aufgezeichneten Daten, ein direktes Lesen der Daten von der MicroSDKarte, Analysen der Langzeitaufzeichnungen und die automatischer Erstellung von professionellen Prüfberichten.

Messfunktionen

• Spannung: TRMS, Spitze, Scheitelfaktor (4-Kanal)
• Strom: TRMS, Spitze, Scheitelfaktor (4-Kanal)
• Leistung (Wirk-, Blind-, Scheinleistung)
• Die Leistungsmessungen entsprechen vollkommen der IEEE 1459 (Wirk-, Blind-, Grundschwingungsleistung, der Harmonischen und Lastunsymmetrie)
• Frequenzumrichter (VFD), 400Hz
• Messung von Unsymmetrien und Flickern
• Analyse von Harmonischen und Zwischenharmonischen bis zur 50. Harmonischen, TDD-Messung
• Energie (Wirk- und Blindenergie, generiert, verbraucht)
• Erfassung und Aufzeichnung von Stromversorgungsereignissen (Abschaltungen, Unterbrechungen, Spannungsüberhöhungen und -einbrüche)
• Überwachung und Aufzeichnung von Einschaltströmen
• Anzeige von Wellenform/Einschaltspitzen, Momentaufnahmen und Aufzeichnung
• Netzqualitätsanalysen gemäß EN 50160, IEEE 50019
• Aufzeichnung von bis zu 7 einstellbaren Alarmen
• Temperaturmessung
• Effizienz des Photovoltaik-Wechselrichters Messungen
• Leistungsfaktor, tg fi.

Wichtigste Funktionen

• 4 Spannungskanäle mit großem Messbereich: 0 ... 1000 Vrms (CAT III / 1000 V)
• 4 Stromkanäle mit Unterstützung für automatische Stromzangenerkennung und Messbereichswahl. „im Gerät“
• Automatische Erkennung von Smart-Stromzangen und Auswahl ihres Messbereichs
• Übereinstimmung mit der Netzqualitätsnorm IEC 61000-4-30 Klasse S (0.1%). Vollständige Analyse der Netzqualität gemäß EN 50160, einschließlich Netzsignale und Zwischenharmonische
• Unterstützung für microSD-Speicherkarten (8-GB mit dem Gerät mitgeliefert) bis zu 32GB. Farbcodierte Eingangsanschlüsse und Anschlussbeschriftungen, die Ihrer Einsatzregion angepasst sind
• Ein intuitives Hauptmenü und große Icons machen die Navigation und Konfiguration auf dem Gerät sehr einfach
• Stromzange automatische Bereichswahl
• Die leistungsfähige PC-Software Power-View3 bietet den Download, die Ansicht und Analyse von aufgezeichneten Daten und eine professionelle Berichterstellung
• Flexible Stromzangen (ohne zusätzliche Stromversorgung) sind im Euro Set enthalten
• Remote-Kommunikation über Ethernet
• Synchronisierung mit GPS-Zeit (optional).

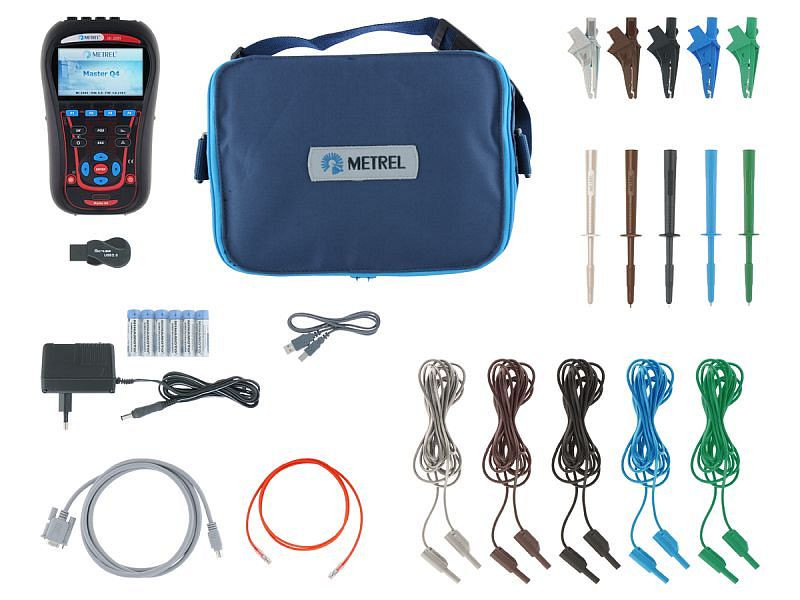

Lieferumfang:

• Gerät Master Q4 Prüfspitze (braun, schwarz, grau, grün, blau), 5 Stück
• Krokodilklemme (braun, schwarz, grau, grün, blau), 5 Stück
• Spannungsmessleitung (braun, schwarz, grau, grün, blau), 5 Stück
• Temperaturmessfühler
• MicroSD-Speicherkarte 8,0 GB
• PC-Software PowerView3
• RS232-, USB- und Ethernet-Patchkabel
• Netzteiladapter NiMH-Akku 1,2 V, 6 Stück
• Gepolsterte Tragetasche
• Bedienungsanleitung
• Kalibrierzertifikat
