ewuaqua Trinkwassertrennstation gemäß DIN EN 1717 iSplit 3-60 Pro SG, 83134

ewuaqua Trinkwassertrennstation gemäß DIN EN 1717 iSplit 3-60 Pro SG, 83134, 4260655019987

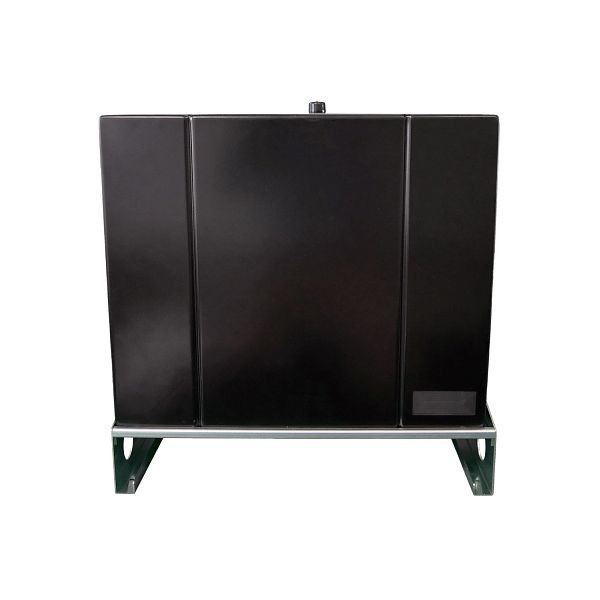

Die iSplit Pro ist eine kompakte, anschlussfertige und vollautomatische Trinkwassertrennstation nach DIN EN 1717 zur Absicherung der Trinkwasserinstallation gegen Rückverkeimung, Rückfließen und Vermischen durch verkeimtes Wasser der Kategorie 5 mit einer Sicherungseinrichtung "freier Auslauf" Typ AB nach DIN EN 13077. Die Trennstation iSplit Pro besteht aus einer Kreiselpumpe, einem elektronischen Pumpenschaltautomaten, 1,5 m Netzkabel mit Schukostecker, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung, einer feuerverzinkten Tragekonsole zur Wand- und Bodenbefestigung sowie einer Abdeckhaube aus ABS (Kunststoff) und in der SG-Version einer Abdeckhaube aus ABS mit Schalldämmung. Die iSplit 3-x Pro verfügt über eine mehrstufige und selbstansaugende Kreiselpumpe aus Edelstahl, im kompaktem Design, robust und korrosionsbeständig. Die Pumpe verspricht bei richtiger Installation und Anwendung eine lange Lebensdauer sowie Zuverlässigkeit und gewährleistet einen ruhigen Betrieb mit wenig Geräuschentwicklung. Die Pumpe verfügt über eine gute Effizienz und Leistung, ist einfach zu warten und ein spezielles Ventil (Injektor) ermöglicht, dass Luft, die im System vorhanden ist, in weniger als 5 Minuten und bis zu einer Steighöhe von 8 Metern aus dem System entweichen kann. Die Hydraulik besitzt Lauf- und Leiträder aus einem Technopolymer für eine gute Gleit- und Abriebfestigkeit. Pumpe mit einphasigem Asynchronmotor und einer Spannung von 220V - 240V mit 50 Hz im Netz sowie mit integriertem Überhitzungsschutz. Die Motorwelle wird mit einer Gleitringdichtung aus Keramik / Graphite / NBR abgedichtet, der Motor ist luftgekühlt, deswegen darf die Umgebungstemperatur nicht höher als 40°C sein. Der Motor kann mit 20 zulässigen Anläufen pro Stunde starten, wobei die Wartezeit zwischen zwei aufeinander folgenden Starts immer mindestens 1 Minute betragen muss. Die maximale Ansaugtiefe der Pumpe beträgt 8 m, der maximale Betriebsdruck liegt bei 8 bar und die Temperatur des geförderten Mediums muss zwischen +5°C und +35°C liegen. Die iSplit Pro besitzt einen elektronischen Druck- und Strömungswächter (Pumpenschaltautomat), der auf der Druckseite der Pumpe installiert ist. Der Schaltautomat steuert das automatische Ein- und Ausschalten einer Pumpe entweder über eine Drucksteuerung mit druckabhängiger Ein- und Ausschaltung oder alternativ über einen Ein-/Aus-Modus, bei dem zwar druckabhängig ein- aber strömungsabhängig ausgeschaltet wird. Das Gerät besitzt ein LCD-Display mit integriertem digitalen Manometer (Bar-Anzeige) zur Funktionskontrolle sowie verschiedene Tasten zur Eingabemöglichkeit auf dem Bedienfeld. Da die Steuerung verschiedene Möglichkeiten und Funktionen zum Betrieb einer Pumpe bietet, ist das Gerät vor jedem Gebrauch individuell auf die anzuschließende Pumpe und die Gegebenheiten vor Ort einzustellen. Bei der Steuerung der iSplit Pro kann der automatische Betrieb der Pumpe über zwei verschiedene Modi erfolgen. Zum ersten besteht die Möglichkeit des automatischen Betriebes der Pumpe über eine reine Drucksteuerung, dann wird die Pumpe druckabhängig ein- und ausgeschaltet. Zum zweiten besteht die Möglichkeit, die Pumpe über einen Ein-/Aus-Modus zu betreiben, dann wird die Pumpe druckabhängig ein- und strömungsabhängig ausgeschaltet. Bei der Drucksteuerung ist der Mindestdifferenzdruck 0,5 bar, der maxmiale Ausschaltdruck bei 8 bar und der maximale Einschaltdruck bei 7 bar. Im Ein-/Aus-Modus kann der Einschaltdruck zwischen 0,5 bar - 8 bar eingestellt werden und die Pumpe wird strömungsabhängig bei einem Durchfluss < 2,5 Liter / Minute abgeschaltet. Der Ein- und Ausschaltdruck kann einfach und genau über die LCD-Anzeige eingestellt und angezeigt werden. Das System reguliert lediglich den Anlauf- und Ausschaltdruck, wirkt jedoch keinen Einfluss auf den Betriebsdruck der Anlage aus, der einzig und allein von den Eigenschaften der Pumpe abhängig ist. Durch einen integrierten Sensor zur Überwachung der Stromstärke, besitzt das Gerät einen Überstromschutz, des Weiteren verfügt es durch den Strömungssensor über einen Trockenlaufschutz, sowie über eine automatische Reset-Funktion, durch die das System nach einer Betriebsstörung mehrmals automatisch gestartet wird, um den Betrieb, soweit möglich, ohne manuellen Eingriff mit der Reset-Taste wieder herzustellen. Die Steuerung besitzt ein spezielles Rückschlagventil zum Schutz vor Druckschlägen sowie ein kleines Membran-Feder-Ausdehnungsgefäß (bis zu 50 ccm) zum Schutz vor zu häufigem Anlaufen durch gewollte oder ungewollte kleine Entnahmen oder Leckagen. Die iSplit Pro enthält einen Einspeisebehälter aus MDPE (Kunststoff) mit 18 Litern Nenn- und 5 Litern Nutzvolumen sowie einem freien Auslauf zur Erfüllung der Vorgaben nach DIN EN 1717. Bei dem freien Auslauf handelt es sich um den Typ AB nach DIN EN 13077, einem Überlauf mit einem "nicht kreisförmigen Querschnitt" (also Rechteck). Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil DN 17 (von A. & K. Müller) mit PE-Schwimmer. Die Montage der Bauteile erfolgt auf einer feuerverzinkten Tragekonsole zur Wand- und Bodenbefestigung, im Lieferumfang enthalten sind auch Wandhalterung und Befestigungsmaterial. In der Standardvariante besitzt die iSplit Pro eine schwarze Abdeckhaube aus ABS (Kunststoff) als Spritzschutz vor Wasser für die elektronischen Bauteile und zur optischen Abrundung. In der Version SG ist die Abdeckhaube mit einem hocheffektiven Akustikschaum verkleidet, der eine sehr gute Schalldämmung verspricht (bis zu 25% weniger Geräuschbelastung), ein breites Absorptionsspektrum besitzt, extrem brandhemmend nach Klasse B1 ist und eine hohe chemische Beständigkeit aufweist. Die iSplit Pro fördert sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser) und deren Temperatur zwischen +5°C und +35°C liegt. Die Umgebungstemperatur muss zwischen +5°C bis +40°C liegen, das System muss in einer trockenen und frostfreien Umgebung installiert sein und der maximale Betriebsdruck liegt bei 6 bar (Druckschalter). Ihre kompakte Bauform, die spezielle Wandhalterung, sowie die lösbaren Verschraubungen an Trinkwasser- und Druckanschluss ermöglichen eine einfache, sichere und schnelle Installation.
