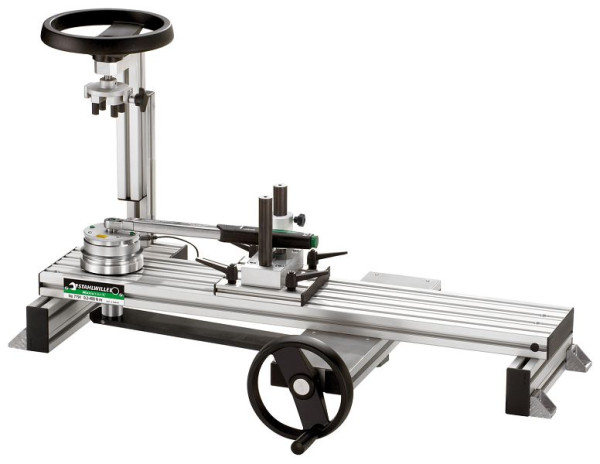

STAHLWILLE Kalibrieranlage, komplett Mess-Breite 1-10 N·m für Messwertaufnehmer, 96521068

STAHLWILLE Kalibrieranlage, komplett Mess-Breite 1-10 N·m für Messwertaufnehmer, 96521068, 4018754179138

• Messung ohne Verschiebung des Kraftangriffspunkts
• durch ein spezielles Kraftübertragungssystem vermeidet die mechanische Kalibriereinrichtung Nr. 7791 eine Verschiebung des Kraftangriffspunkts während des Kalibriervorgangs
• angetrieben durch das Handrad wird der unterhalb der Prüfschiene angebrachte Hebel durch eine Spindel linear bewegt
• die lineare Bewegung wird in eine Drehbewegung umgewandelt, die auf den Messwertaufnehmer wirkt
• der zu kalibrierende Drehmomentschlüssel bleibt während der gesamten Kalibrierung konstant in seiner Position
• auf diese Weise werden Messfehler vermieden, die aus einer Verschiebung des Kraftangriffspunkts resultieren
• durch eine reibungsarme Kugelbuchse wird der aufgelegte Drehmomentschlüssel automatisch horizontal ausgerichtet
• eine weitere Kugelbuchse sorgt für eine reibungsfreie Auflage des Drehmomentschlüssels
• die damit erreichte Verringerung der Querkräfte auf den Messwertaufnehmer und der Reibung an der Drehmomentschlüsselauflage führt zu einer Reduzierung der Messfehler
• Patente angemeldet
• Lieferumfang: Messwertaufnehmer, Vierkantadapter, USB-Adapter und Kabel zur Weiterleitung von Messdaten an einen Personal-Computer, Verwaltungssoftware für Kalibrierscheine
